Канатный цех кабельного комбината

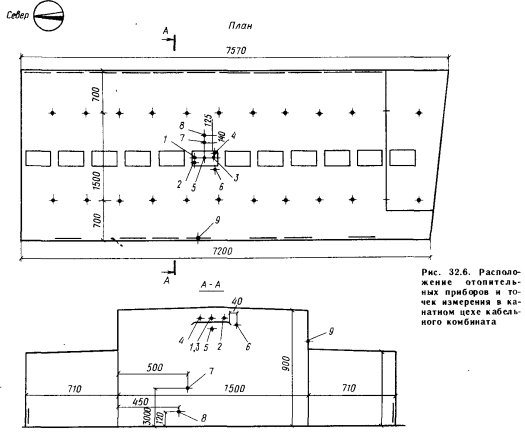

План канатного цеха кабельного комбината, а также расположение отопительных приборов и точек измерения даны на рис. 32.6. Помещение имеет смешанное отопление, в среднем пролете — лучистое с помощью отопительных экранов, а в двух боковых — с помощью регистров из гладких труб. Размер отопительных экранов 2800X4600 мм, расстояние до резьбы отопительных труб 300 мм, теплоизоляцией отопительных экранов служит стекловата слоем толщиной 5 см. Теплоносителем для обоих видов отопительных приборов является горячая вода, которую получают в противоточных теплообменниках, подключенных к теплофикационной сети Будапештской ТЭЦ. Режим работы непрерывный. В период работы обеих систем отопления (1—8 февраля) были проведены первые замеры на местах. На точность измерений влияла и теплоотдача время от времени работавших в помещении электродвигателей (6—7 двигателей мощностью по 24—28 кВт). Замеры также производились регистрирующими термогигрографами. За время проведения измерений снижение температуры греющей воды обычно колебалось в пределах 15—18° С.
Из полученных термограмм изменения температуры можно сделать следующие выводы:
а) под действием регистров из гладких труб, находящихся у стены, и в меньшей степени — за счет внутренних теплопоступлений между рабочей зоной и покрытием здания при высоте последнего 9 м возникает температурный перепад 4--5°С.
б) влияние теплоаккумуляции пола не поддается оценке из-за непрерывной работы отопительной системы;
в) вблизи отопительных экранов температура воздуха возрастает в меньшей степени из-за наличия смешанной системы отопления;
г) влияние холодных наружных стен, естественно, сказывается и при использовании смешанной системы отопления.

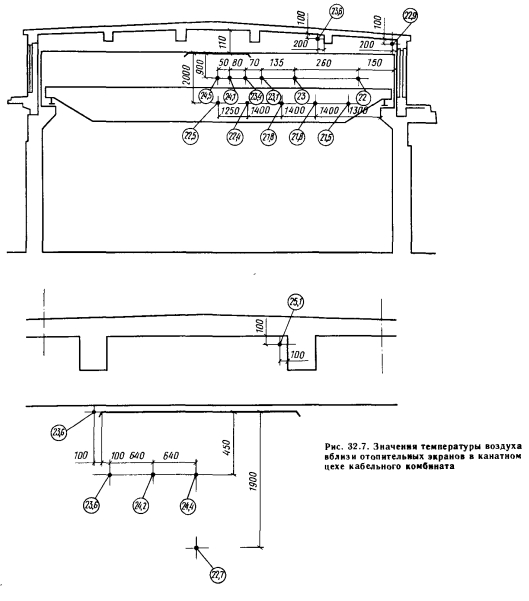

Для контроля измерений, осуществляемых с помощью приборов, а также для исследования температурных зон, формирующихся около отопительных экранов, позднее были произведены замеры ртутными термометрами. Регистры из гладких труб были отключены в тот день с утра и до окончания измерений (до 17 ч). Работали только отопительные экраны со средней температурой греющей воды около 63°С. За период измерений (от 12 до 17 ч) работали только 1—2 машины, т. е. внутренние теплопоступления были минимальны. Некоторые данные этих измерений приведены на рис. 32.7.
При оценке результатов последних измерений нужно принимать во внимание, что хотя обычное отопление уже 5—6 ч не работало, на результаты измерений сильно влияла теплоаккумуляция пола и стен.
Измерения показали, что при применении смешанной системы отопления приходится учитывать значительно более высокой температурный градиент и более неравномерное распределение температуры, чем при лучистом отоплении.
