Коэффициент эффективно облучаемой поверхности

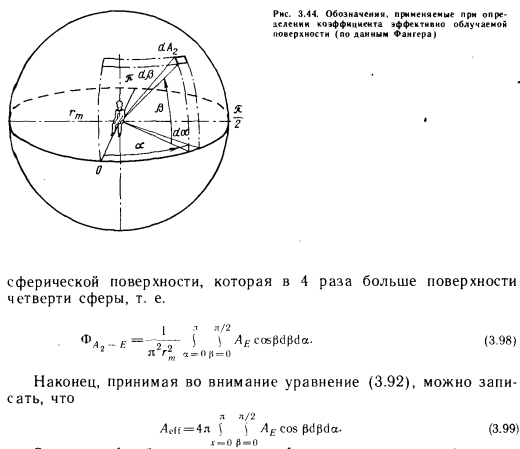

Вначале предположим, что человек сидит в центре сферы (рис. 3.44). Принцип расчета здесь такой же, как и в описанных выше методах расчета лучистого теплообмена, поэтому изложим только его суть.

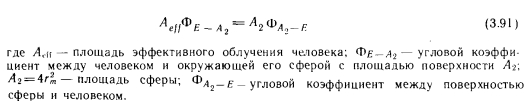

На основании рис. 3.44 можно записать следующее уравнение:


Этот угловой коэффициент представляет собой коэффициент облученности, который, однако, относится не к половине, а ко всей поверхности сферы. Именно для того, чтобы различать эти понятия, для полусферы применяют термин «коэффициент облученности», а для сферической поверхности — «угловой коэффициент».

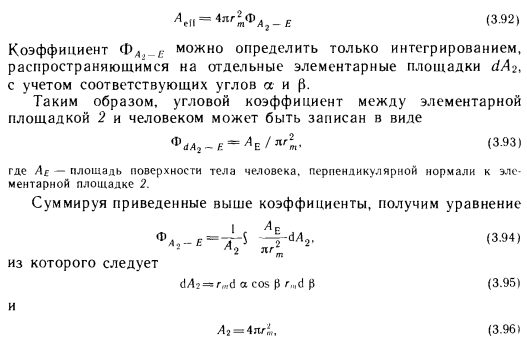

Поскольку угловой коэффициент ФЕА2 определяет ту долю излучения, идущего от тела человека, которая доходит до поверхности 2, его считают равным единице. Поэтому уравнение (3.91) можно записать в следующем виде:




Значения Ам были определены Фангером для очень большого числа людей с учетом четырех комбинаций положений и одежды. Кроме того, он вычислил 78 различных угловых коэффициентов. На основании результатов экспериментов, проведенных с обнаженными людьми, он определил коэффициент эффективно облучаемой поверхности, пользуясь формулой


Численные значения этого коэффициента, полученные Фангером в результате проведения многочисленных экспериментов, вместе со значениями приведены в указанных выше работах.

Мачкаши А., Банхиди Л. Лучистое отопление/ Пер. с венг. В. М. Беляева; Под ред. В. Н. Богословского и Л. М. Махова. — М.: Стройиздат, 1985.
