Метод расчета Коллмара

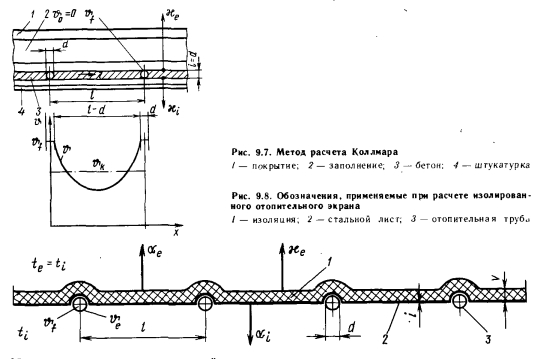

Для исследования теплового потока в установленных отопительных приборах Коллмар использовал явление теплопроводности в одном направлении у стержня, нагреваемого с двух концов. Его метод расчета отличается от описанного выше тем, что толщина греющего листа принимается равной диаметру отопительной трубы d (рис. 9.7). Благодаря теплопроводности в одном направлении теплота проходит через греющий лист, затем вследствие теплоотдачи — с этого листа в пространство над конструкцией перекрытия и под ним.



Коллмар предложил свой метод расчета с учетом экспериментальных данных, который применим для тех отопительных приборов, у которых из-за малой толщины греющего листа в его толще доминирует теплопроводность в одном направлении. Его следует использовать в первую очередь для отопительных экранов, где в гонком металлическом листе возникает теплопроводность в одном направлении, которая усиливается благодаря большому термическому сопротивлению покрывающей теплоизоляции, а также для бетонных греющих панелей. Условия, существующие при использовании изолированных отопительных экранов, иллюстрируются рис. 9.8.

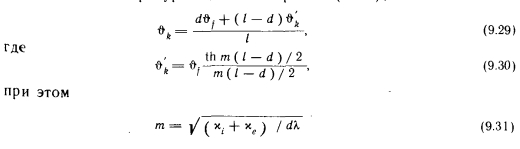

Избыточная температура отопительной трубы равна, но на линии соприкосновения экрана с трубой избыточную температуру следует принимать в зависимости от качества контакта между ними, согласно равенству


Коэффициент у зависит от нескольких факторов, прежде всего от толщины воздушной прослойки. Как известно из опыта, у может принимать следующие значения: при сварном соединении между отопительной трубой и листом экрана t/ = 1,00; при хорошем механическом соединении и изолированном экране у = 0,90; при хорошем механическом соединении и неизолированном экране у = 0,80.

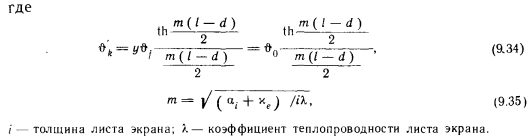

Помимо качества соединения между отопительной трубой и листом экрана, важно знать, труба или листовое покрытие обращены к отапливаемому пространству, так как при этом на греющей поверхности возникают различные значения средней температуры, определяемые в соответствии со следующей зависимостью:



У отопительных экранов, смонтированных близко к потолку, значение хе может включать термическое сопротивление перекрытия и воздушной прослойки, устраиваемой в качестве теплоизоляции, толщиной не более 10 см. Температуру части перекрытия между двумя отопительными экранами определяют исходя из того, что ее принимают как греющую поверхность между отопительными экранами.

Мачкаши А., Банхиди Л. Лучистое отопление/ Пер. с венг. В. М. Беляева; Под ред. В. Н. Богословского и Л. М. Махова. — М.: Стройиздат, 1985.
