Оценка теплоощущения при использовании инфракрасных излучателей
В п. 17.5 была рассмотрена оценка теплоощущения при использовании источников лучистой теплоты, которые можно считать точечными. При этом использовали два метода: расчет коэффициента облученности на голову и так называемый метод Фангера. Хотя первый из них изложен ранее достаточно подробно (см. п. 3.1), в качестве дополнения к сказанному для более простого определения коэффициента облученности приведем зависимость, применимую в случаях, часто встречающихся на практике.

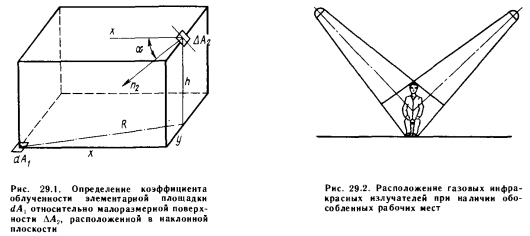

Если ось п2 инфракрасного излучателя размером 2аХ2Ь (рис. 29.1) составляет с нормалью плоскости йАг угол (90° — а), то коэффициент облученности элементарной площадки ёЛ, относительно малой поверхности АА2 = 2аХ2Ь
Приведем пример использования менее известного метода Фангера, который основан на методе, уже описанном в п. 17.5. В одноэтажном промышленном здании имеется помещение, в котором температура воздуха равна 14°С. В помещении находятся несколько сидящих по отдельности человек, выполняющих работу, уровень активности которой очень низок (M/ADij=58 Вт/м2). Однако работа требует, чтобы их одежда имела теплоизоляционную способность не более 1,0 кло. Подвижность воздуха меньше 0,1 м/с. Предположим, что применяются газовые инфракрасные отопительные приборы, расположенные, как показано на рис. 29.2.
Используя диаграмму комфорта Фангера, можно установить, что в этом случае для приятного теплоощущения следовало бы создавать среднюю радиационную температуру 37°С. Однако предполагается (поскольку речь идет о здании павильонного типа с большим строительным объемом), что средняя радиационная температура равна температуре воздуха. Такое предположение для крупных помещений можно принимать всегда (за исключением тех случаев, когда обследуемый человек работает около той или иной наружной ограждающей конструкции), не только при вычислении параметров лучистого отопления. Необходимое количество поглощаемой тепловой энергии при этом равно 146 Вт/м2.
Проекционный коэффициент поверхности fp может быть принят по рис. 3.46 равным 0,25, так как а = 90° и 0 = 45°.
Поскольку применяется газовая горелка, обеспечивающая инфракрасное излучение, то в соответствии с литературными данными можно предполагать, что коэффициент поглощения равен 0,9, при этом необходимое количество излучаемой теплоты составляет:
Из рис. 29.2 видно, что используются два инфракрасных излучателя, расположенные симметрично, поэтому каждый из них должен передавать на поверхность тела человека теплоту в количестве 325 Вт/м2.
