Оценка теплоощущения при использовании напольного отопления

В течение десятилетий эта оценка ограничивалась заданием допустимой максимальной температуры пола, которую обосновывали тем, что при более высокой температуре при длительном пребывании в обуви (в административных помещениях, общественных учреждениях) возможны потливость и опухание ног.

В начале 1970-х годов на передний план вышел новый, более обоснованный метод оценки, при разработке которого прежде всего опирались на работы Барча [44, 45]. Этот метод, применяемый с учетом теплопоглощения полов, собственно говоря, является уже результатом исследований, связанных с фиксацией теплоощущения. Измерения проводили с помощью так называемой искусственной ноги, изображенной на рис. 35.7. В ходе исследований определяли температуру подошвы и пола, а также интенсивность теплового потока.

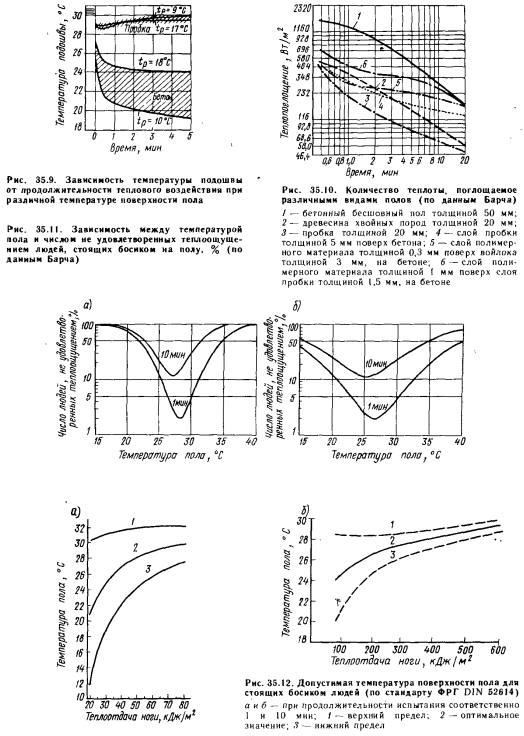

Изменения температуры подошвы при температуре воздуха 20°С и температуре пола 17°С за период 5 мин показаны на рис. 35.8. Из рисунка видно, что чем больше продолжительность теплопоглощения материала, из которого изготовлен пол, тем благоприятнее температура подошвы и, соответственно, теплоощущение. Иначе говоря, если коэффициент тепловой активности пола мал, то температура подошвы независимо от изменения температуры пола почти не изменяется, а при большом значении этого коэффициента изменяется значительно (рис. 35.9).

На основании экспериментов, проведенных с многослойными полами, было установлено, что малая толщина верхнего слоя и его температура лишь в начальный момент играют определенную роль, позднее следует учитывать особенности слоя, расположенного под ним.

Классификация полов по осязанию, т. е. разделение их на «холодные» и «теплые», обусловлена приведенными выше соображениями, касающимися теплоощущения. Люди чувствуют, что пол «холодный», когда в -момент прикасания ступни к полу или в первые 5 мин он отбирает гораздо больше теплоты, чем в том случае, когда ступня поднята в воздух. Согласно исследованиям, люди могут выдерживать воздействие пола с коэффициентом тепловой активности 6 = 11,6, в то время как теплопотери ступни, поднятой в воздух, равны 172 Вт/м2. При этом для «теплого» пола и при начальной разности температуры 15 °С после 5-минутного контакта обнаженной ступни с полом теплопоглощение последнего составляет максимум 172 Вт/м2. Данные о теплопо- глощении различных видов полов приведены на рис. 35.10.

Разработка новейших методов расчета в этой области связана с именем Б. В. Олесена [40], который исследовал изменение допустимой температуры пола в зависимости от числа людей, не удовлетворенных тепловой окружающей средой (именно полом), и сопоставил эти данные с западногерманскими стандартами, выработанными на основе характеристик, полученных с помощью искусственной ноги.

На рис. 35.11 показана зависимость числа не удовлетворенных теплоощущением людей, стоящих в течение 1 и 10 мин на бетонном (а) и деревянном (б) полу в зависимости от температуры пола. Можно сопоставить эти данные со значениями, указанными в западногерманском стандарте DIN 52614 и представленными на рис. 35.12. Оптимальное значение, относящееся к продолжительности 1- мин, соответствует 2% неудовлетворенных, а предел—10%. Для 10-ми- нутного периода оптимальное значение составляет 11%, а предельное—15% неудовлетворенных.

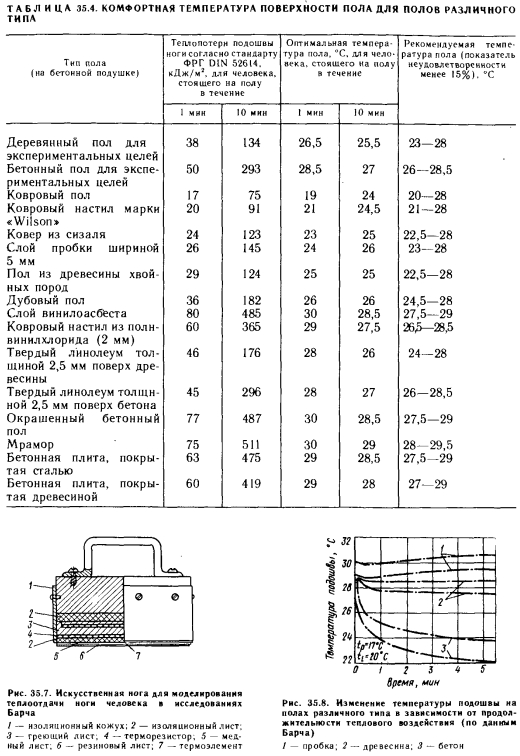

Рекомендуемые пределы температуры для полов различного типа приведены в табл. 35.4, где даны оптимальные значения температуры, а также имеются данные, взятые из западногерманского стандарта. Приведенные в таблице значения применимы, например, для оценки теплоощущения при использовании напольного отопления в жилых и ванных комнатах, плавательных бассейнах и т. д.

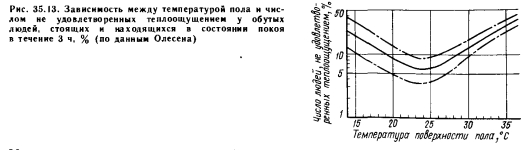

Для оценки теплоощущения обутой ноги Олесен разработал таблицу и схему на основании своих результатов, а также исследований Невинса [134], Шюле и Монро [157], Каммерера [57], Вяянянена и Вейялайнена [175]. Результаты этого обобщения для обутых людей, стоящих на полу в течение 3 ч, представлены на рис. 35.13. Люди, выполнявшие днем сидячую работу, считали




На основании диаграмм комфорта, например, при административной работе в одежде, соответствующей 1 кло, оптимальная температура окружающей среды получается равной 22°С, а температура пола в этом случае составляет 30°С.

Мачкаши А., Банхиди Л. Лучистое отопление/ Пер. с венг. В. М. Беляева; Под ред. В. Н. Богословского и Л. М. Махова. — М.: Стройиздат, 1985.
