ОЦЕНКА ТЕПЛООЩУЩЕНИЯ ПРИ ИСПОЛЬЗОВАНИИ СИСТЕМ ЛУЧИСТОГО ОТОПЛЕНИЯ, СКОМБИНИРОВАННЫХ С ВЕНТИЛЯЦИЕЙ
Это, пожалуй, наименее выясненная область оценки теплоощущения при использовании лучистого отопления. Для проверки влияния вентиляции (а значит, тепловых потоков с различной скоростью и температурой) было проведено много экспериментов, результаты которых широко применяются при расчете этих систем. Для случая же, который здесь требуется рассмотреть (сравнительно большое количество лучистой теплоты и сравнительно большая скорость воздушного потока), в специальной литературе имеется очень мало конкретных, надежных данных.
Принимая все это во внимание, в ходе оценки теплоощущения при использовании систем лучистого отопления, скомбинированных с вентиляцией, рекомендуется использовать основные принципы, изложенные в гл. 35, т. е., зная метаболический уровень деятельности человека, проверить соотношение лучистой и конвективной теплоотдачи. Ниже приведены номограммы, с помощью которых можно оценить теплоощущение, формирующееся под влиянием воздушного потока без учета влияния работы лучистого отопления.
На номограмме Рейндерса (рис. 37.1) указаны скорости воздушного потока, допустимые с точки зрения теплоощущения, в зависимости от температуры окружающей среды. Можно предполагать, что если вместо температуры окружающей среды принимать во внимание среднюю радиационную температуру, то можно допускать более высокие значения скорости воздушного потока.
На рис. 37.2, взятом из журнала «IHVE Guide» (1970), приведены расчетные данные, касающиеся ощущения сквозняка в области шеи (а) и в области щиколотки (б), в зависимости от скорости воздушного потока и перепада между температурой в помещении и приточного воздуха. Приведенные на кривых значения в процентах соответствуют числу людей, жалующихся на ощущение сквозняка.

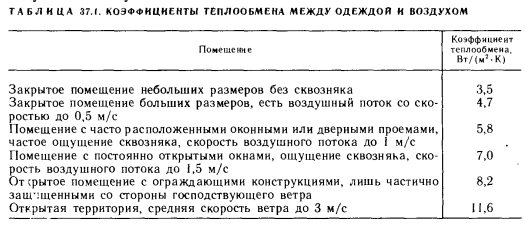

Для облегчения вычислений можно пользоваться табл. 37.1, где указаны коэффициенты теплообмена на поверхности одежды при обдувании воздухом.
