Определение коэффициента облученности между поверхностями с помощью номограмм и таблиц

На практике при расчете теплообмена между поверхностями целесообразнее пользоваться номограммами или таблицами. Ниже приведены номограммы, аналогичные номограммам для определения коэффициента облученности между поверхностью и элементарной поверхностью.

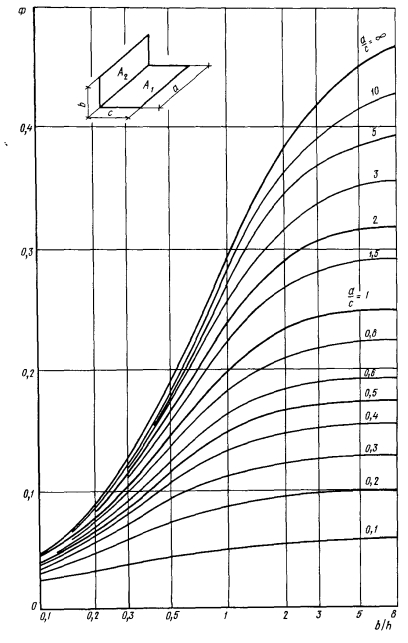

Номограмма на рис. 3.41 служит для определения коэффициента облученности между перпендикулярными друг другу поверхностями и построена на основании зависимости (3.66). Если перпендикулярные друг другу поверхности расположены, как показано на рис. 3.28, но не непосредственно друг около друга, следует также применять рис. 3.41, но с учетом зависимости (3.67).

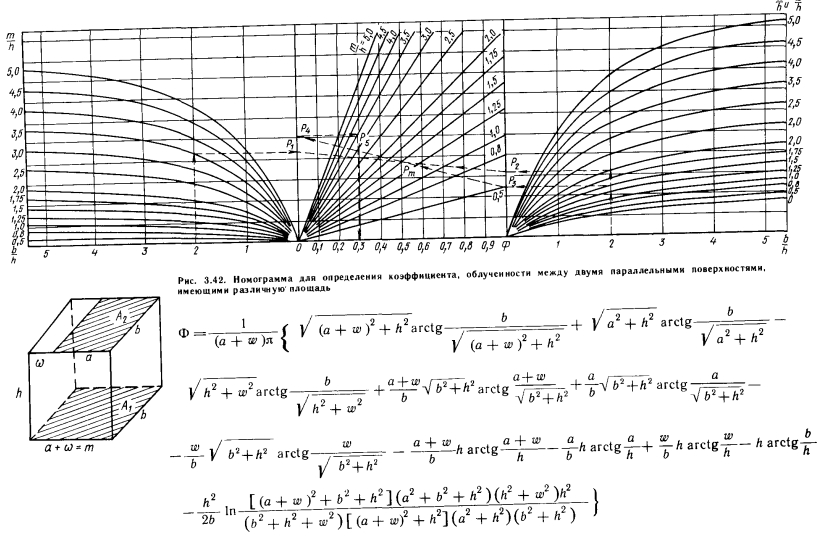

Номограмма, приведенная на рис. 3.42, относится к случаю, когда параллельные поверхности неодинаковы по размеру.

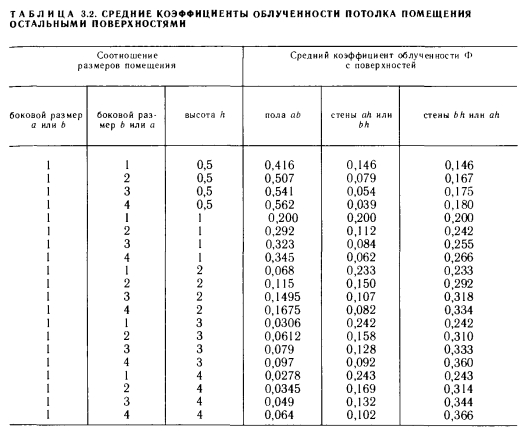

Для расчета коэффициентов облученности можно использовать также табличные данные (табл. 3.2).



Мачкаши А., Банхиди Л. Лучистое отопление/ Пер. с венг. В. М. Беляева; Под ред. В. Н. Богословского и Л. М. Махова. — М.: Стройиздат, 1985.
