ОСНОВЫ КЛАССИФИКАЦИИ ЛУЧИСТЫХ ОТОПИТЕЛЬНЫХ УСТРОЙСТВ

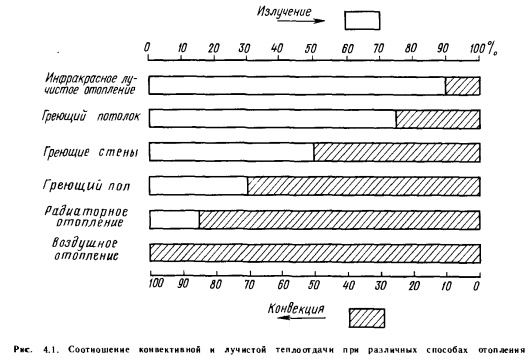

Лучистые отопительные приборы отличаются от так называемых конвективных прежде всего своей конструкцией, благодаря которой доля лучистой теплоотдачи становится преобладающей. Общеизвестно, что часть теплоотдачи конвективных отопительных приборов, за исключением устройств воздушного отопления, происходит также путем излучения. Соотношение конвективной и лучистой теплоотдачи при различных способах отопления показано на рис. 4.1.

В основу классификации отопительных приборов можно положить различные характеристики (температура поверхности прибора, конструктивное устройство, расположение прибора, теплоноситель и т. д.), и все же самым важным фактором мы считаем температуру поверхности отопительного прибора, поскольку она в первую очередь определяет остальные его характеристики и играет важную роль в формировании теплоощущения, что обязательно нужно принимать во внимание.

В зависимости от средней температуры поверхности отопительных приборов различают лучистое отопление с низкой, средней и высокой температурой. Основные отличия этих типов отопления заключаются в следующем. При лучистом отоплении с низкой температурой на поверхности нагревателя температура обычно не превышает 70°С, поэтому такие нагреватели большей частью монтируют в какую-либо ограждающую конструкцию отапливаемого помещения. В качестве теплоносителя можно применять горячую воду, пар низкого давления, реже — воздух или электрический ток. Лучистым отоплением со средней температурой считается такое отопление, при котором температура на поверхности нагревателя колеблется от 70 до 200°С. При лучистом отоплении с высокой температурой на поверхности нагревателя температура выше 200°С, обычно она составляет 500—900°С. В двух последних случаях нагреватель может быть применен независимо от ограждающих конструкций отапливаемого помещения, например, в виде отопительного экрана. Теплоносителем может служить перегретая вода, пар высокого давления, масло, электрический ток, газ.

На практике виды лучистого отопления классифицируют также по различным, не входящим в единую систему признакам (теплоноситель, расположение греющей поверхности и т. д.), некоторым способам присваивают названия, не отражающие их суть. Так, например, лучистое отопление с помощью нагревателей, вмонтированных в ограждающие конструкции (потолок, стену, пол) по фамилии запатентовавшего их лица носит название отопления типа «Криттал», а некоторые типы лучистого отопления с нагревателями, вмонтированными в фальшпотолок, называются «Страмакс», «Френгер» и т. д. В настоящее время из-за многообразия видов лучистого отопления такие наименования желательно применять лишь в отдельных случаях.


Лучистые нагреватели, как уже было упомянуто, классифицируют по температуре их поверхности, однако этот показатель одновременно определяет и их конструктивное устройство. Поэтому рассмотрим расчет лучистых отопительных приборов в соответствии со следующей классификацией:

лучистые нагреватели с низкой температурой поверхности и большой тепловой инерцией;

лучистые нагреватели со средней температурой поверхности и малой тепловой инерцией;

лучистые нагреватели с высокой температурой поверхности и малой тепловой инерцией.

Мачкаши А., Банхиди Л. Лучистое отопление/ Пер. с венг. В. М. Беляева; Под ред. В. Н. Богословского и Л. М. Махова. — М.: Стройиздат, 1985.
