Пересчет характеристик водяного насоса на режим подачи масла
Технические характеристики центробежных Засосов определяют на основании экспериментов, проводимых с водой, имеющей температуру 16—20° С, а плотность воды принимается равной 1000 кг/м3, что соответствует температуре воды 4°С. Если насос подает жидкость с характеристиками, отличающимися от упомянутых, условия эксплуатации, естественно, несколько изменяются. Это объясняется изменениями вязкости, плотности жидкости и в общем случае содержанием в ней твердых частиц. При подаче масла следует руководствоваться только изменением плотности и вязкости, поскольку в масле, профильтрованном должным образом, нет твердых частиц.
При использовании жидкости, отличающейся от воды, изменяются подача V, высота подачи (напор) Я, коэффициент полезного действия т и потребляемая мощность N насоса, т. е. одновременно все его характеристики. Изменение плотности сказывается только на потребляемой мощности, а на подачу, напор и коэффициент полезного действия оно не влияет.
Изменение вязкости влияет на гидродинамические параметры и условия гидравлического трения в насосе. Увеличение вязкости до некоторого предела можно считать выгодным, поскольку оно уменьшает коэффициент объемного расширения и потери через неплотности насоса. Это преимущество сохраняется до тех пор, пока увеличение потерь от трения из-за увеличения вязкости незначительно, поскольку гидравлические потери центробежного насоса вызываются прежде всего трением. Увеличение вязкости при постоянной подаче снижает напор и одновременно увеличивает потребляемую мощность.

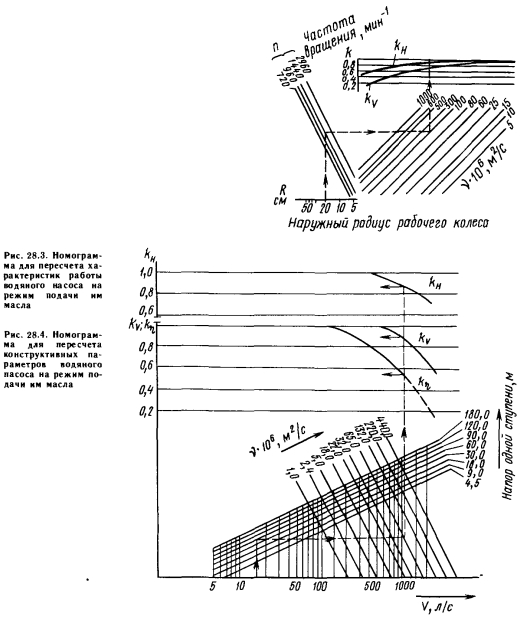

Для условий, отличных от характерных для воды, подачу, высоту подъема жидкости, коэффициент полезного действия и потребляемую мощность можно точно определить только в результате испытаний. Однако новые характеристики насоса можно получить и с помощью номограмм, приведенных на рис. 28.3 и 28.4, умножая первоначальные характеристики насоса на получаемые из номограмм поправочные коэффициенты.
Из номограмм можно определить следующие коэффициенты: kv изменяющий подачу насоса, k н, выражающий изменение напора, и показывающий изменение коэффициента полезного действия. В результате получаем измененные величины, обозначенные индексом т:
Мощность, потребляемая насосом, равна:
Таким образом, используя поправочные коэффициенты к, эксплуатационные характеристики водяных насосов можно пересчитать и для подачи ими масла. Необходимо оговориться, что водяные насосы приемлемы для подачи масла только в том случае, когда насос приспособлен для подачи среды с температурой 200—300°С.
