Потери давления при движении масла по трубам
Потери давления вследствие трения описываются известной зависимостью (28.3), в то время как потери давления при преодолении местных сопротивлений (индекс г) — выражением
Обозначения в формулах (28.1) — (28.5) общеизвестны.

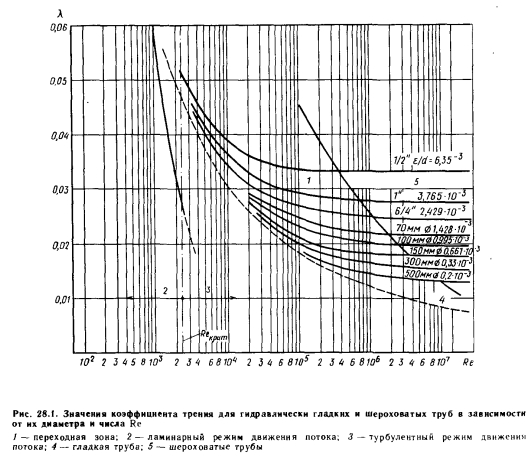

Значения коэффициента трения А при различных характерных режимах движения жидкости для гидравлически гладких и шероховатых труб в зависимости от их диаметра приведены на рис. 28.1. При построении этих кривых абсолютная шероховатость А принималась постоянной и равной 0,1 мм, т. е. характерной для труб небольшого диаметра.

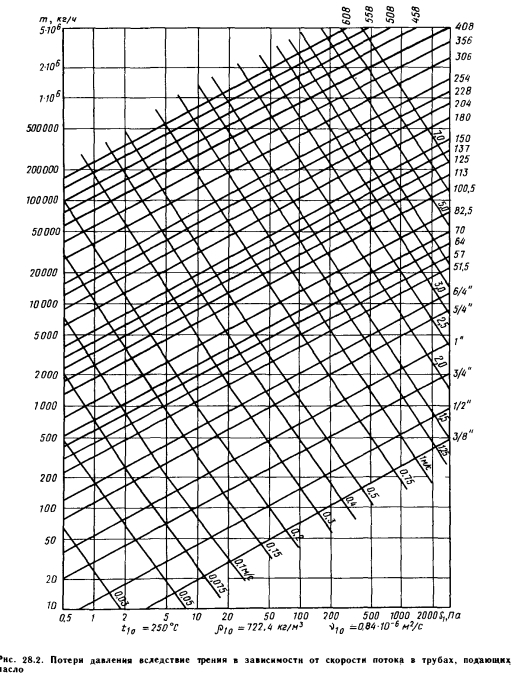

Поскольку свойства масла значительно изменяются в зависимости от температуры, кривые удельных потерь давления вследствие трения были разработаны для масла с температурой 250
При использовании масел с более низкой температурой это соотношение значительно возрастает, что объясняется значительным ростом кинематической вязкости v при снижении температуры. Так, например, при использовании масла с температурой / = 200°С Sio/Si«2,0—2,1, в то время как при температуре t = 20° С это соотношение равно 4,0—4,1.
Для соотношения потерь давления на преодоление местных сопротивлений действительна зависимость
Как выражение (28.8), так и (28.9) предполагают одинаковый массовый расход. Это одновременно позволяет сделать вывод, что при снижении температуры масла возрастают потери давления вследствие трения, а потери давления на преодоление местных сопротивлений снижаются.
