Формирование теплопотерь помещения, в котором дымовые газы удаляются путем естественной вентиляции здания

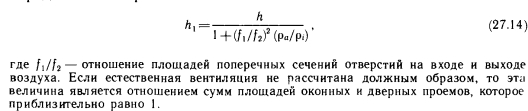

При естественной вентиляции зданий павильонного типа высотой h на высоте hx образуется нейтральная зона, на уровне которой давление воздуха снаружи и внутри здания одинаково. Эта высота определяется выражением


Поскольку плотность воздуха pQ>p нейтральная зона образуется несколько ниже половины высоты. Газовые инфракрасные излучатели обычно располагают над этим уровнем там, где избыточное давление формируется согласно зависимости


В соответствии с этим в верхнем пространстве возможны интенсивное перемешивание дымовых газов и воздуха и отведение смеси наружу за счет естественной вентиляции.

Естественно, что нагрев воздуха, происходящий в верхнем пространстве путем перемешивания, нельзя воспринимать как процесс, который в равной мере используется для всего здания, поэтому и здесь можно принять, что дымовые газы нагревают исключительно потолок, а температура воздуха формируется благодаря теплообмену с окружающими поверхностями.

Здесь также необходимо напомнить о том, что увеличение теплопотребности в зданиях с естественной вентиляцией покрывается даже так называемыми теплопотерями без добавки, так как коэффициент теплопередачи обычных конструкций заполнения проемов существенно больше той величины, которая получилась бы с учетом только коэффициентов внутреннего (а,-) и внешнего теплообмена (аа), т. е. если пренебречь теплопроводностью по зависимости


Эта разность используется для компенсации охлаждающего воздействия инфильтрующегося воздуха.

Температура поверхности газовых инфракрасных излучателей производства ВНР при нормальных эксплуатационных условиях обычно выше 800° С, что определяет лучистую теплоотдачу, несколько большую 64 кВт/м2. А если вычислять теплоотдачу с учетом теплоты сгорания сжигаемого газа, то следует принимать во внимание полную теплогенерацию, равную 128—140 кВт. В соответствии : этим приблизительно 50% теплоты отдается излучением и 50% — :а счет теплоты дымовых газов.

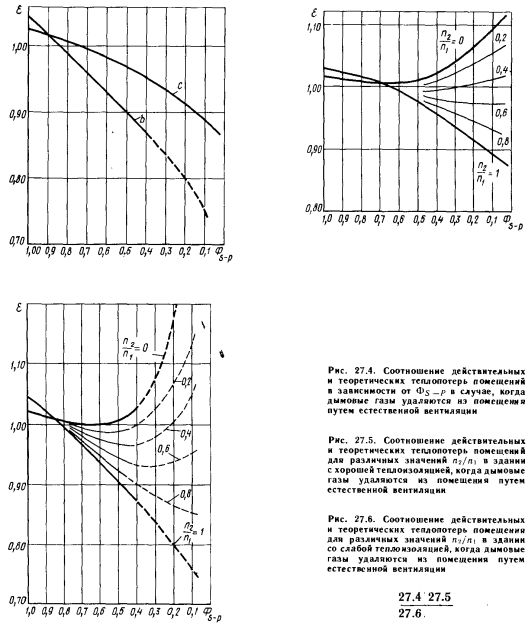

На рис. 27.5 и 27.6 приведены значения е для зданий соответственно с хорошей и слабой теплоизоляцией. В обоих случаях верхняя кривая определяет значения е для отопительных экранов без теплоизоляции сверху, действующих за счет тепловой радиации и конвекции, при идеальном распределении теплоты (т. е. при температуре воздуха, одинаковой в каждой точке воздушного объема).

Нижние кривые соответствуют приведенным на рис. 27.4.

Необходимо выяснить, какую часть тепловой радиации, не доходящей до пола, можно направить к нему за счет правильного устройства отражателей или благодаря целесообразному расположению отопительных экранов в соответствующей наклонной плоскости. Эта часть тем меньше, чем неблагоприятнее соотношение размеров здания, иными словами, чем меньше коэффициент облученности плоскости расположения отопительных экранов на пол При его определении следует воспользоваться сказанным относительно коэффициентов облученности газовых инфракрасных излучателей в п. 27.1. На основании рис. 27.5 и 27.6 можно предполагать, что значение п2/п1 в пределах 0,8—0,6 изменяется пропорционально Ф5_Р.

Мачкаши А., Банхиди Л. Лучистое отопление/ Пер. с венг. В. М. Беляева; Под ред. В. Н. Богословского и Л. М. Махова. — М.: Стройиздат, 1985.
