Лучистый отопительный прибор из листового металла, покрытого штукатуркой

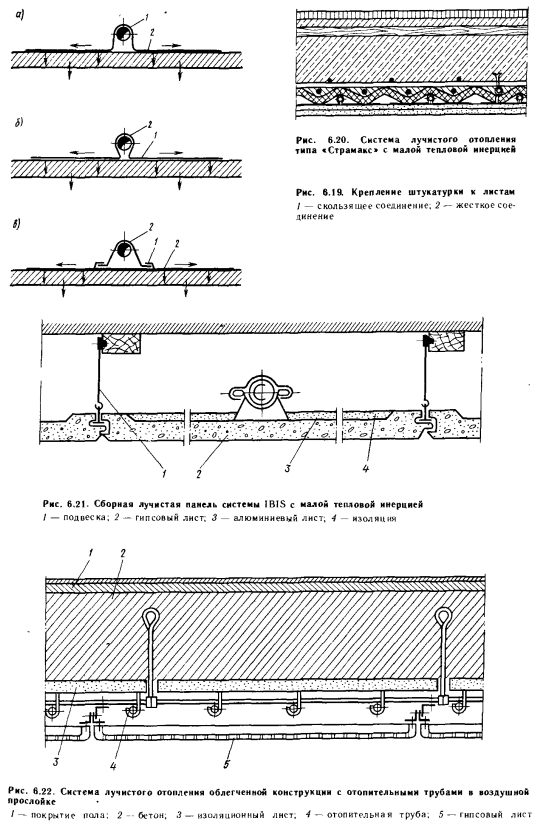

Суть работы таких отопительных приборов заключается в том, что через металличеекий лист, обладающий хорошей теплопроводностью, теплота передается с отопительной трубы на слой штукатурки, состоящей в основном из гипса. Применяемые решения отличаются друг от друга устройством связи между трубой и алюминиевыми листами, а также между листами и штукатуркой (рис. 6.19). Вследствие высокого коэффициента теплопроводности алюминиевых листов теплота теплоносителя, проходящего но трубам (обычно диаметром от 3/4 до L дюйма), легко и равномерно распространяется по тонкому слою штукатурки, что обеспечивает благоприятное распределение температуры.

В конструкции греющего потолка типа «Страмакс» (рис. 6.20) между трубой и алюминиевыми ламелями связь скользящая, а между ламелями и слоем штукатурки — жесткая, адгезионная. Перепад температуры между теплоносителем и линией центров ламелей может составлять 8—12°С в зависимости от площади поверхности соприкосновения трубы и ламели и тщательности монтажа. Ламели и изогнутые листы в ходе строительных работ подвешиваются на захватах или подвесках, закрепленных в несущем потолке. В плоскости под ламелями изогнутые листы, покрывающие весь потолок, одновременно удерживают штукатурку. Для приготовления первого слоя штукатурки к известковому раствору примешивают гипс и воду. Штукатурный раствор наносят таким образом, чтобы, проникая через отверстия изогнутого листа, он плотно соприкасался с ламелями. Выравнивающий слой штукатурки раствора толщиной 5—6 мм имеет меньше гипса и воды. Из-за опасности дегидратации гипса температура теплоносителя не должна превышать 70°С. Успешным оказалось также применение сборных гипсовых панелей с алюминиевыми ламелями. При этом кроме монтажных работ можно сократить и работы по приготовлению штукатурного раствора на месте.

На рис. 6.21 показаны панели типа IBIS. Здесь соединение между трубой и ламелями скользящее, а между ламелями и гипсом — адгезионное. В гипс для улучшения коэффициента теплопроводности добавляют металлические стружки. Верхнюю часть панели снабжают изоляционным слоем для предупреждения тепло- потерь. Между незавершенным потолком и гипсовым листом необходимо обеспечить полезную высоту около 8 см. Наибольшая температура теплоносителя и в этом случае не должна быть выше 70°С.


Греющий потолок из облегченных конструкций, изображенный на рис. 6.22, решен по-иному. Здесь трубы, обеспечивающие теплопоступление, расположены в воздушной прослойке и передают свою теплоту через нее излучением и конвекцией. Эти способы теплопереноса, естественно, менее эффективны, чем рассмотренное выше теплопоступление от нагревательных элементов, осуществляющееся главным образом благодаря теплопроводности, но здесь нет ограничений в отношении температуры. Если воздушную прослойку потолка использовать для воздушного отопления, подавая туда воздух, то значительно возрастет и конвективное теплопоступление.

Мачкаши А., Банхиди Л. Лучистое отопление/ Пер. с венг. В. М. Беляева; Под ред. В. Н. Богословского и Л. М. Махова. — М.: Стройиздат, 1985.
