Прокладка труб в потолке и перегородках

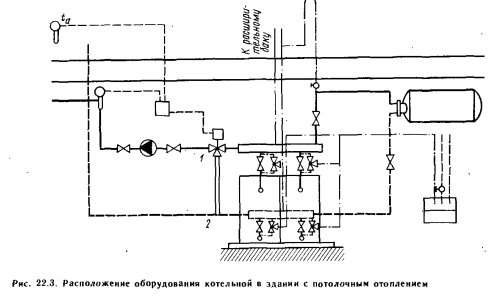

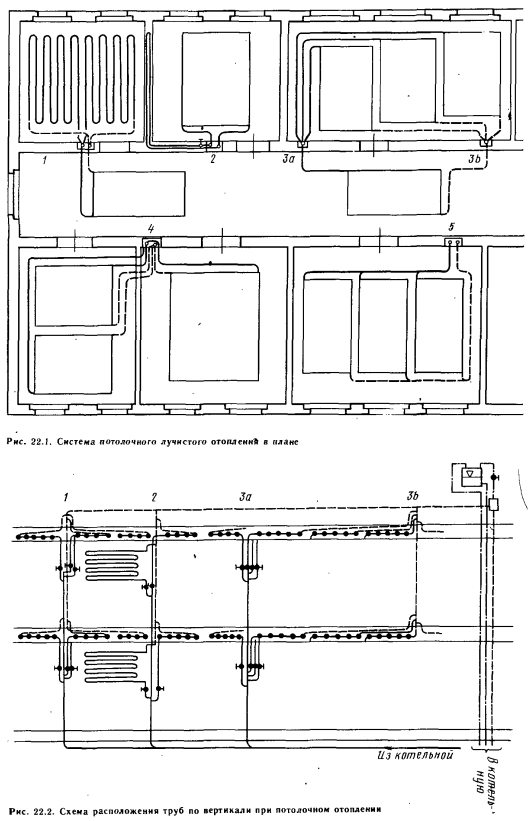

Если над самым верхним этажом находится чердачное помещение, то там целесообразно расположить обратную магистраль системы отопления. Для правильного распределения располагаемого давления длина змеевиков в отдельных отопительных приборах не должна превышать 40 м. Еслй длина будет больше, змеевики следует разделить на несколько параллельных элементов. На рис. 22.1 и 22.2 показаны план одного из этажей и разрез здания с системой лучистого отопления. Трубная обвязка котельной этого здания изображена на рис. 22.3.

При наличии нескольких отопительных змеевиков в потолке их подводка к стоякам должна быть самостоятельной (см. подсоединение к подающему За и обратному 36 стоякам на рис. 22.1). Подводки к змеевикам, подсоединенным к подающему стояку 5, расположены в бетоне, чего по возможности следует избегать.



Циркуляционный насос размещен на подающей магистрали, что обеспечивает полную безопасность эксплуатации котла.

На рис. 22.3 показана также схема автоматического регулирования температуры подаваемой в систему воды в зависимости от температуры наружного воздуха. Температура воды изменяется путем подмешивания теплоносителя из обратной магистрали через перемычку /—2.

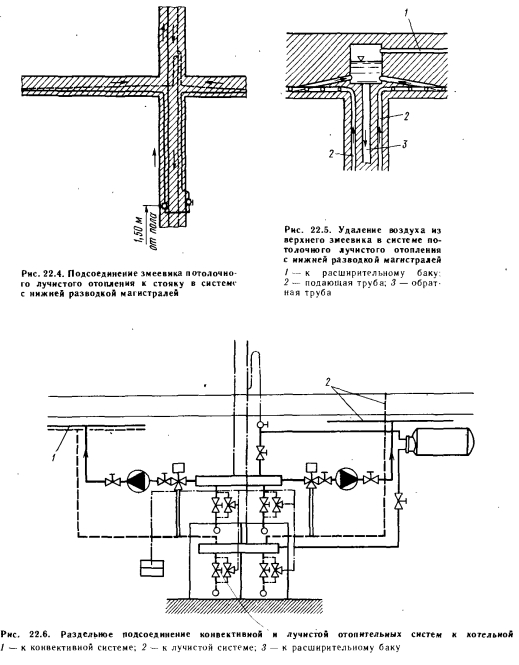

Если в здании нет чердака, то1 обратную магистраль вместе с подающей монтируют под потолком цокольного этажа. Подсоединение змеевика к стояку показано на рис. 22.4, а удаление воздуха из самого верхнего греющего змеевика — на рис. 22.5. В настоящее время циркуляционный насос в системах отопления, как правило, устанавливают на обратной магистрали, т. е. на участке, имеющем меньшую температуру. Однако такой способ имеет ряд недостатков:

нельзя обеспечить полную безопасность котла, и в предохранительной трубе необходимо устраивать петлю, по высоте соответствующую уровню подъема воды насосом, что не всбгда возможно из-за отсутствия чердачного помещения;

в большей части системы наблюдается давление, меньшее, чем определяемое уровнем воды в расширительном баке, и это часто вызывает осложнения при удалении воздуха.

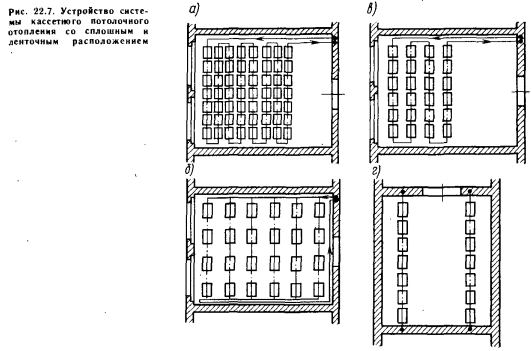

Систему лучистого отопления нередко приходится объединять с системами отопления, оснащенными конвективными отопительными приборами (радиаторами, конвекторами и т.д.). Поскольку в котельной часто приготавливается вода и для системы горячего водоснабжения, подаваемая вода должна иметь и различную температуру. .Положение иногда осложняется еще и тем, что систему центрального отопления приходится разделять в зависимости от ориентации здания и эксплуатировать каждую часть в своем температурном режиме. Такую сложную задачу можно решить с помощью отдельных насосов, монтируемых в каждой системе. Нужный температурный режим обеспечивается путем подмешивания охлажденной воды к воде, идущей от котла. Котельная установка, в которой применено данное решение, показана на рис. 22.6.



Мачкаши А., Банхиди Л. Лучистое отопление/ Пер. с венг. В. М. Беляева; Под ред. В. Н. Богословского и Л. М. Махова. — М.: Стройиздат, 1985.
