Расчет систем лучистого отопления, в которых в качестве теплоносителя используется воздух

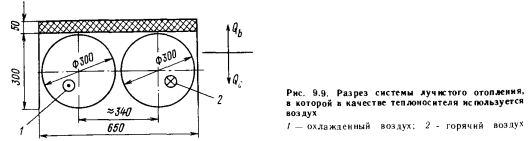

Расчет таких систем отопления отличается от расчета систем другого типа, что объясняется прежде всего конструктивными особенностями рассматриваемых систем. На рис. 9.9 показана система с двумя потоками (прямым и обратным), проходящими в воздуховодах диаметром 300 мм.

Количество теплоты, поступающей вниз, можно вычислить таким же способом, как и для отопительных экранов, но с тем отличием, что температуру на излучающей поверхности следует принимать равной температуре теплоносителя. Как особый фактор при расчетах надо учитывать боковую теплопередачу через ограждающие листы, при этом следует принимать во внимание как лучистую, так и конвективную теплоотдачу. Теплопередачу через изоляционный слой (вверх) рассчитывают теми же методами, что и для отопительного экрана.

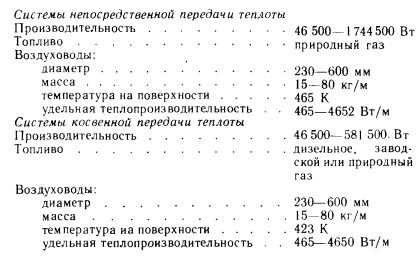

Поскольку в Венгрии такое решение не применяется, приведем несколько технических характеристик системы «Radiant Tube».


Мачкаши А., Банхиди Л. Лучистое отопление/ Пер. с венг. В. М. Беляева; Под ред. В. Н. Богословского и Л. М. Махова. — М.: Стройиздат, 1985.
