Расчет теплоощущения при использовании лучистых отопительных приборов

Расчет теплоощущения при использовании лучистых отопительных приборов, считающихся точечными или рассматриваемых как элементарные площадки

При конструировании и расчете системы отопления для помещений крупных размеров (прежде всего для одноэтажных промышленных зданий) часто возникает необходимость отапливать лишь определенную часть пространства. С этой целью применяют газовые или электрические (либо работающие на масле) инфракрасные излучатели. Их необходимо оценивать с точки зрения теплоощущения, поскольку они имеют сравнительно высокую температуру поверхности и обеспечивают большое количество излучаемой теплоты. Некоторые конструктивные решения таких систем уже рассмотрены в разделе II. Д. Лендьел [101] составил программу для ЭВМ, предназначенную для оценки теплоощущения. Применяя эту программу, можно с учетом размеров и положения инфракрасных излучателей вычислить энергию, испускаемую одним или несколькими излучателя ми на одну или несколько точек. Для примера на рис. 17.10 даны кривые интенсивности излучения газового инфракрасного излучателя типа «Solaronics», расположенного на высоте 5 м под углом 30° (рис. 17.10, а) и 45° (рис. 17.10, б).

Оценить теплоощущение в этом случае можно с помощью рис. 17.8, определив коэффициент облученности на основании п. 3.1 и отнесенное к поверхности головы количество излучаемой теплоты.

Фангер для расчета теплоощущения при использовании точечного высокотемпературного источника предложил следующую зависимость:


Остальные коэффициенты уже известны из выражений (14.15) и (14.16).

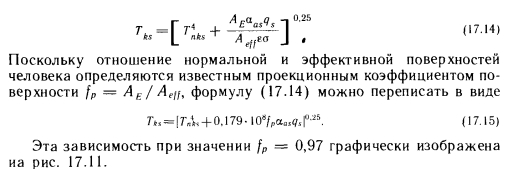

Согласно зависимости (17.13), лучистое тепловыделение человека в направлении абсолютно черной окружающей среды со средней радиационной температурой должно быть равно потерям лучистой теплоты в направлении окружающей среды, уже до некоторой степени нагретой лучистым отопительным прибором, за вычетом теплоты, полученной от лучистого отопительного прибора. Таким образом, можно записать:


Эта зависимость при значении fp = 0,97 графически изображена иа рис. 17.11.

Данные относительно коэффициента поглощения aas для кожи и одежды можно найти в работах Харди (85), Харнетта и Риса [144]. Однако для практического применения более приемлемы данные Раппа и Геджа, согласно которым при излучении, имеющем температуру 1200 К, например, при работе газового инфракрасного излучателя, рекомендуется принимать численное значение aas, равное 0,95 для одетого и 0,9 для обнаженного человека, а при использовании излучателя с температурой 2500 К—соответственно 0,65 и 0,8.

Ниже приведен пример оценки теплоощущения при работе газового инфракрасного излучателя [101].

Мачкаши А., Банхиди Л. Лучистое отопление/ Пер. с венг. В. М. Беляева; Под ред. В. Н. Богословского и Л. М. Махова. — М.: Стройиздат, 1985.
