Распределение температуры и среднее теплопоступление при использовании змеевика, расположенного в бетонном слое для условия

В этом случае змеевик размещен в строительной конструкции, граничащей с окружающей средой, прежде всего в потолке верхнего этажа, а также в наружной стене. Аналогичными можно считать условия, когда стена, в которой расположен змеевик, граничит с неотапливаемым пространством. В литературе предложены довольно сложные зависимости для расчета при использовании данного способа отопления.

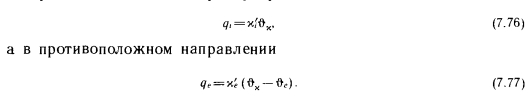

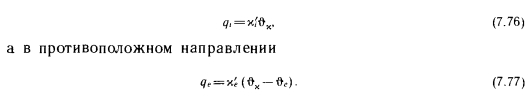

Если средняя избыточная температура бетонного слоя Фх, на отапливаемой стороне Ф< = 0, а на противоположной стороне бетонного слоя преобладает избыточная температура то тепло


С точки зрения теплового потока совершенно равнозначно, проходит ли теплота под действием разности температуры Фх—через слой с коэффициентом теплопередачи хе или под действием температуры Фх через слой с коэффициентом теплопередачи:


Таким образом, если в зависимостях при вместо подставить величину, то получится результат, соответствующий новым условиям.

Мачкаши А., Банхиди Л. Лучистое отопление/ Пер. с венг. В. М. Беляева; Под ред. В. Н. Богословского и Л. М. Махова. — М.: Стройиздат, 1985.
