Распределение температуры на поверхности отопительного экрана

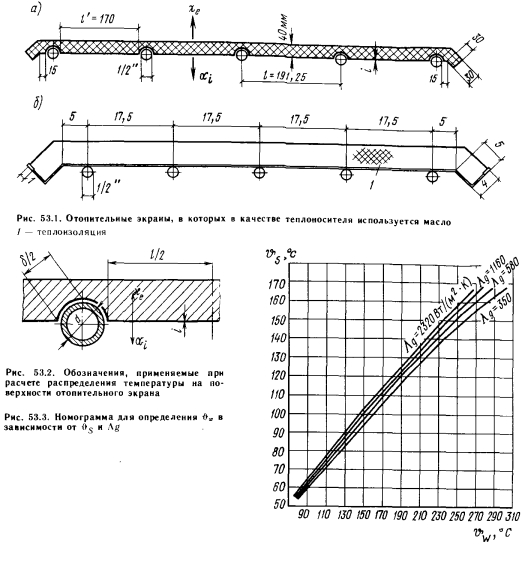

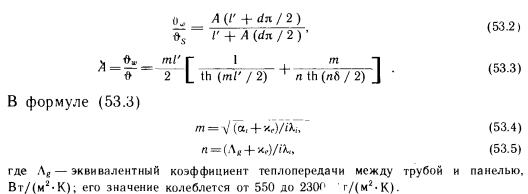

Рассмотрение теории расчета, связанного с распределением температуры на поверхностях отопительных экранов, излишне, поскольку она известна из различных литературных источников [49, 106, 109, 111]. Однако при использовании масла в качестве теплоносителя необходимо знать зависимости между средней избыточной температурой стенки трубы для теплоносителя [66] и средней избыточной температурой всего отопительного экрана [117] (рис. 53.2):
На основании зависимостей (53.2) и (53.3) была построена номограмма (рис. 53.3), с помощью которой можно определить среднюю температуру всего отопительного экрана в зависимости от температуры стенки трубы при изменении Ag от 350 до 2320 Вт/(м2-К)

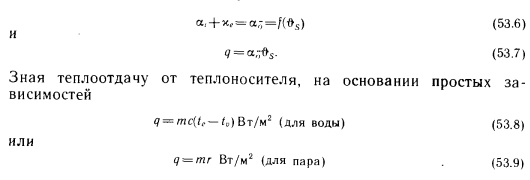

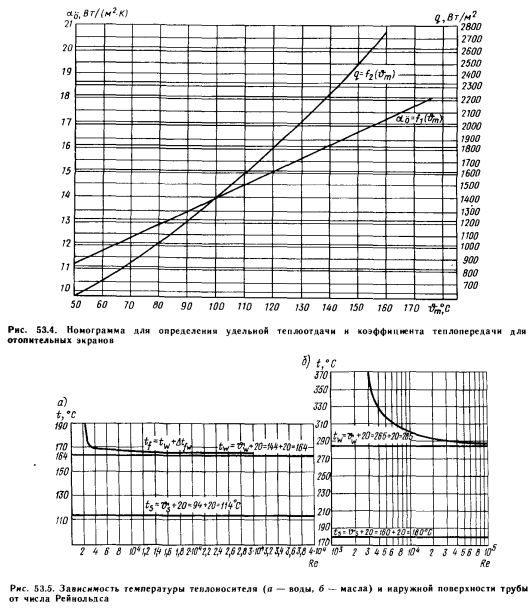

Для облегчения расчета была построена номограмма, представленная на рис. 53.4. Здесь справедливы зависимости
При проведении измерений проще всего все же использовать в качестве теплоносителя насыщенный пар, поскольку значение s почти не отличается от значения избыточной температуры теплоносителя д/, и вдоль трубы оно постоянно. Поэтому неточностей при измерениях можно почти полностью избежать. Измерения показали, что с помощью отопительного экрана с высокой температурой поверхности в крупном здании павильонного типа можно достигнуть 20—26% экономии по сравнению с энергией, требуемой для применяемых до сих пор видов воздушного отопления.
