Тепловое расширение труб
Длина трубы, подающей среду, температура которой отличается от температуры при монтаже, изменяется. Это изменение длины вдоль продольной оси может вызвать в трубе такие нагрузки, которые могут привести к деформации, а в более серьезном случае — к излому трубы.
Степень тепловой деформации для труб из углеродистой стали и меди определяется выражением

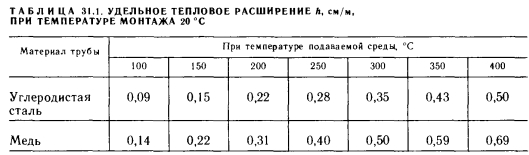

В табл. 31.1 приведены значения удельного теплового расширения при монтажной температуре 20°С, полученные на основании зависимости (31.1).
Нагрузки при изменении длины трубы из-за ее теплового расширения могут компенсироваться двумя способами:
1) особой конфигурацией трубы в виде: а) отвода под углом 90°, б) П-образного компенсатора, в) лирного компенсатора;
2) с помощью специального устройства, воспринимающего тепловое расширение: а) линзового, гофрированного, пружинного компенсатора; б) шарнирного, гофрированного компенсатора, компенсатора с армированным шлангом; в) сальникового компенсатора.
