Регулирование путем изменения расхода теплоносителя

При данном способе регулирования на постоянном уровне поддерживают температуру подаваемого в прибор теплоносителя. Обычно это максимальная величина, взятая за основу расчета.

Работу всей системы отопления редко регулируют изменением расхода теплоносителя. Это делается в основном для каких-то подсистем или при использовании в качестве теплоносителя масла, например, при применении смесительных установок, при регулировании работы теплообменников большой производительности и, наконец, при регулировании отдельных отопительных приборов. Таким образом, исходное условие здесь te = const и, соответственно, $е= const.

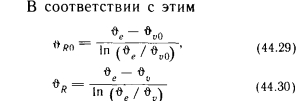

Поскольку безразлично, каким способом установлена необходимая средняя температура теплообменника, то и при этом способе регулирования действительны зависимости (44.9) и для радиаторного отопления — (44.10). Однако в этом случае среднюю температуру теплоносителя и разность между температурой в теплообменнике и температурой среды, воспринимающей теплоту, нельзя выразить средним арифметическим и, соответственно, простой разностью.

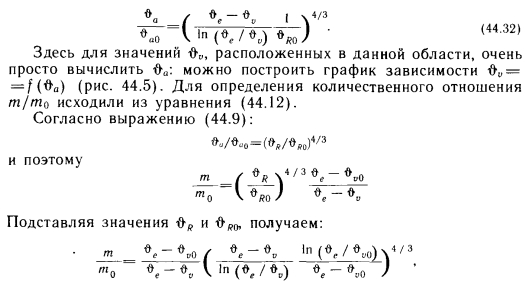

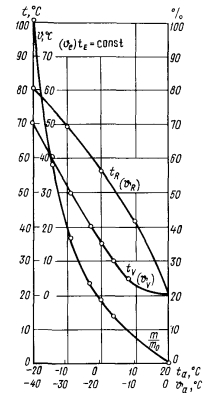

Путем подстановки значений единственной неизвестной 0 из области, ограничиваемой te— /,¦ и te— tv0, получаем кривую т/т0. Согласно этой кривой, для сравнительно небольшого уменьшения теплопоступления следует значительно увеличить давление. На это нужно обращать особое внимание, например, при регулировании работы отопительных приборов. Обычно применяемое небольшое повышение циркуляционного давления в большинстве случаев неэффективно (см. рис. 44.5). Выведенная зависимость действительна для отопления как с принудительной, так и с естественной циркуляцией.

Мачкаши А., Банхиди Л. Лучистое отопление/ Пер. с венг. В. М. Беляева; Под ред. В. Н. Богословского и Л. М. Махова. — М.: Стройиздат, 1985.
