Регулирование температуры

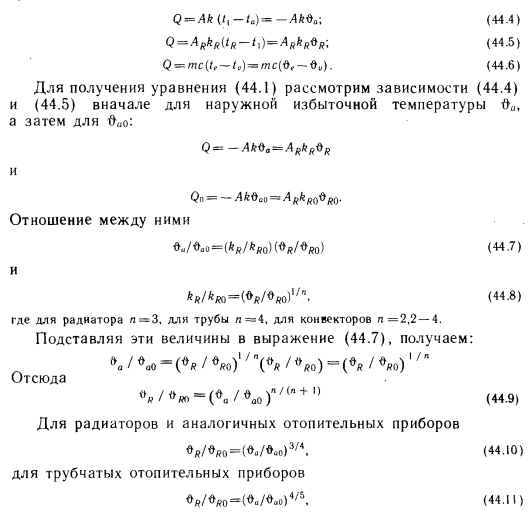

Тепловой баланс действующей установки описывают следующие уравнения:

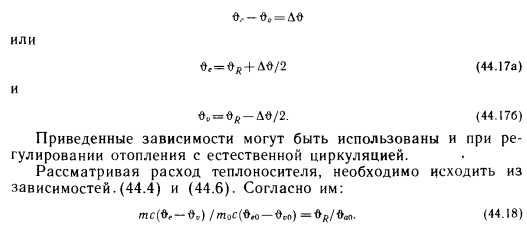

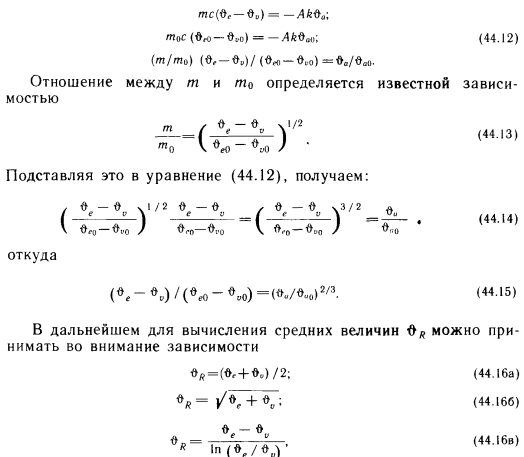

При естественной циркуляции для температуры на входе и выходе отопительного прибора
Средние величины, соответствующие выражению (44.16а), можно применять прежде всего для отопления с искусственной циркуляцией, а для отопления с естественной циркуляцией из-за существенного изменения расхода теплоносителя они применимы лишь в ограниченном температурном интервале. В дальнейшем будут использоваться обозначения

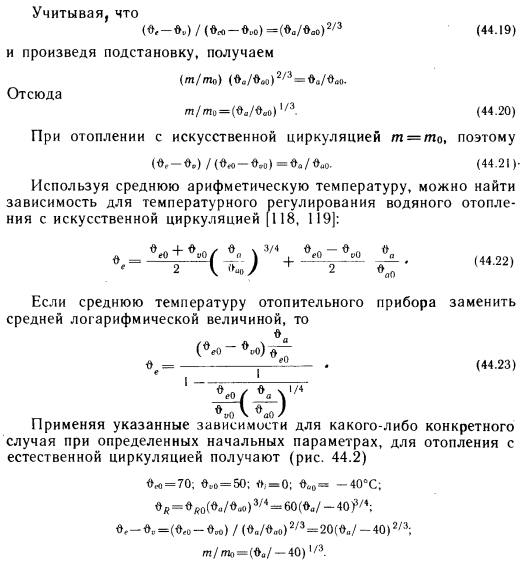

При отоплении с искусственной циркуляцией кривая остается без изменений; кривые и испытывают некоторые изменения, поскольку разность вследствие постоянства т меньше, а кривая т/т0 становится прямой линией.

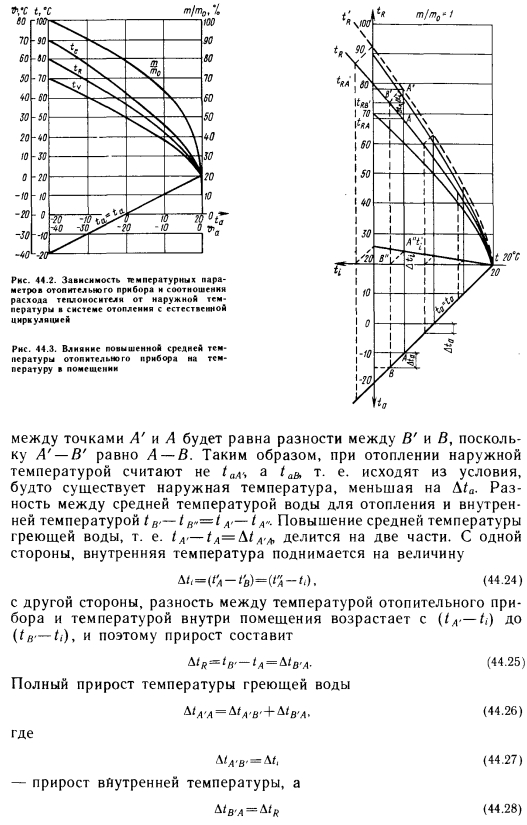

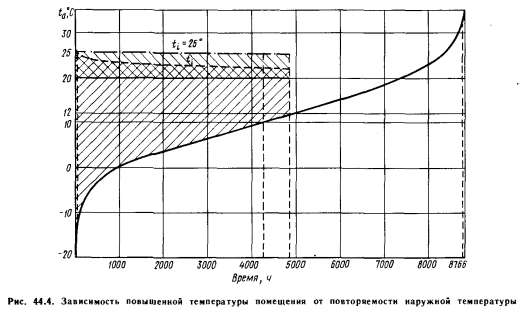

На основании зависимостей (44.24) — (44.28) на рис. 44.3 была построена линия возросшей внутренней температуры. Полученную таким образом линию нанесли на диаграмму повторяемости наружной температуры (рис. 44.4). Отсюда видно, что внутренняя температура возникающая под влиянием пропорционально повышающейся средней температуры отопительного прибора, не повышается в той же пропорции. Увеличение расхода теплоты на рисунке соответствует области, покрытой двойной штриховкой. С точки зрения расхода топлива гораздо хуже, если в течение всего отопительного периода будет поддерживаться постоянно большая, чем предусмотрено, внутренняя температура, т. е. если средняя температура отопительного прибора будет вычисляться по отношению не к ti, а к ti-\-Ati.
