СОПОСТАВЛЕНИЕ СИСТЕМЫ ОТОПЛЕНИЯ, РАСПОЛОЖЕННОЙ В НАРУЖНОЙ СТЕНОВОЙ ПАНЕЛИ, С ДРУГИМИ СИСТЕМАМИ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ
Потребность в металле

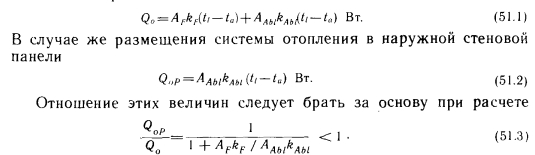

Теплоподача без учета добавок в любой традиционной системе отопления определяется зависимостью

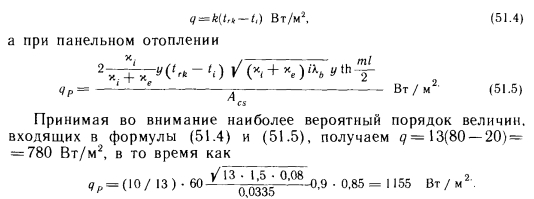

Если при традиционной системе отопления отопительные приборы, трубы и т. д. монтируют обособленно, т. е. они отдают свою теплоту окружающей их среде, то при панельном отоплении теплообменники располагаются в бетоне. Количество теплоты, которое может быть отдано 1 м2 поверхности трубы, при традиционном отоплении составляет
В соответствии с этим, если в обоих случаях требуется устроить систему отопления из труб диаметром 1/2 дюйма, то при отоплении, расположенном в стеновых панелях, потребность в металле для труб меньше пропорционально величине
Если отношение AF/AAbl принять равным 1,2 и AFkF/AAblkMl= = 1,2- 0,8/2,7 = 0,355, то а = (1/1,355)-(780/1240) = 0,465, т. е. при использовании в качестве отопительного прибора стеновой панели требовалось бы только около 46,5% того расхода металла, которое было бы необходимым при использовании обособленно монтируемых отопительных труб диаметром 1 /2 дюйма.
Продолжительность монтажа систем отопления
Достоинством панельного отопления является сокращение сроков монтажа систем на строительной площадке. На четыре сварных соединения, согласно советским нормам, полагается по 1 мин, т. е. всего 4 мин, а при радиаторном отоплении нужно учитывать еще продолжительность установки опор для радиаторов и скоб для радиаторов и труб, а также монтажа двух стояков длиной по 3 м и двух подводок к радиаторам длиной по 1 м. При радиаторном отоплении к перечисленным рабочим операциям следует добавить еще демонтаж, окраску и монтаж радиаторов вновь после первого наполнения и пробной топки, а также пуск воды. Повторный монтаж связан и с заменой уплотнения для клапана под накидной гайкой.
Затраты труда на заводское изготовление можно сопоставлять только при условии, что в расчет принимается заводское изготовление не только змеевиков, но и радиаторов. Затратами времени при заводском изготовлении целесообразно считать только то дополнительное рабочее время, которое требуется для установки готового змеевика в панель.
При сопоставлении нельзя не учитывать ограниченный срок службы радиаторов (25—30 лет), в то время как долговечность змеевиков, вмонтированных в бетон (особенно если принять во внимание, что в их замене в принципе нет необходимости), почти неограничена.
Работа насоса

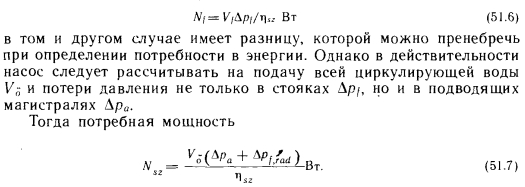

Рабочие характеристики насоса при радиаторном отоплении более благоприятны, чем при панельном. При рассмотрении только одного стояка затрачиваемая мощность
Отношение величин NSz при панельном и радиаторном отоплении
Если обеспечивать наиболее экономичное давление, создаваемое насосом, и если здание имеет большой объем, то значение гз должно быть скорее ниже, чем выше 2. Чем больше падение давления Л/9Ц в подводящей сети, тем меньше отношение ij). Таким образом, целесообразно обеспечивать отопление нескольких зданий из единого центра.
