Сравнение теплоносителей при использовании отопительных экранов

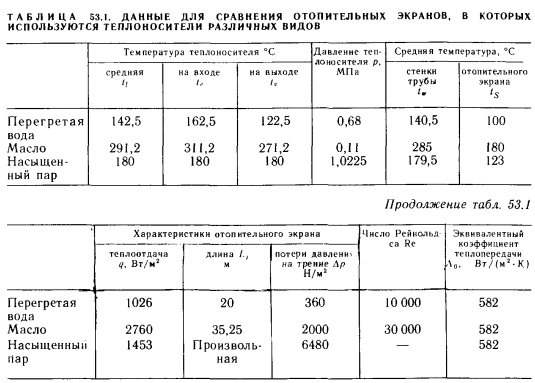

В табл. 53.1 приведены сопоставительные характеристики отопительных экранов, в которых используются различные виды теплоносителя. Температура перегретой воды и давление равны соответственно te= 162,5°С и р = 0,68 МПа, так как для получения воды в теплообменнике был принят в расчет насыщенный пар с температурой г=180°С и давлением pg= 1,0225 МПа.
Предполагалось, что при непосредственном паровом отоплении применяется пар с такими же характеристиками. Следует заметить, что эти характеристики представляют собой оптимальные значения с точки зрения экономичности технического решения.
Согласно данным табл. 53.1, при использовании масла в качестве теплоносителя теплоотдача в 2,7 раза больше, чем при применении перегретой воды, и в 1,9 раза больше, чем при использовании насыщенного пара, имеющего давление 1,0 МПа. Средняя температура теплоносителей в той же последовательности составляет 291,2; 142,5 и 180°С, а необходимое давление соответственно: 0,11; 0,68 и 1,0225 МПа. Средняя температура отопительного экрана: 180; 100; 123°С.
Применение масла в качестве теплоносителя имеет значительные преимущества. Потери давления в отопительном экране для масла, пара и воды соответственно равны: 27 491, 5154, 288 Па. Следует заметить, что сделанные выше выводы действительны для отопительных экранов как с механическими, так и со сварными соединениями.
