Теплопоступление от змеевика, находящегося в бетонном слое многослойных ограждающих конструкций

Потолочное отопление. Здесь теплообмен происходит прежде всего в среде, расположенной под потолком. Средняя температура

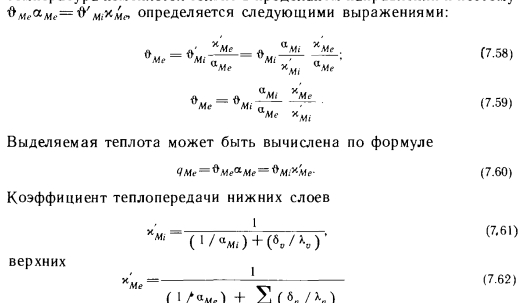

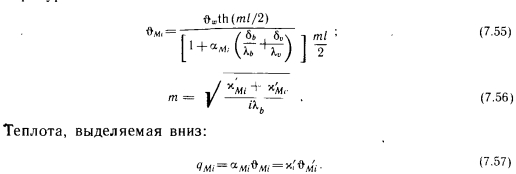

Температура пола над нагреваемым слоем бетона в случае стационарного теплового потока с учетом того, что в бетонном слое температура изменяется только в продольном направлении и поэтому определяется следующими выражениями:

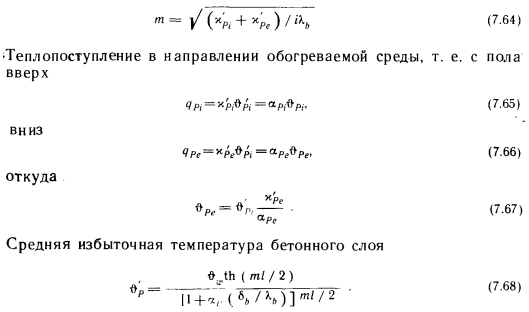

Таким образом, между системами отопления, расположенными в потолке и в полу, нет принципиальной разницы..При размещении системы отопления в полу благоприятным следует считать то, что коэффициент теплопередачи значительно больше в направлении отапливаемого пространства, т. е. вверх от пола, но температура на поверхности пола должна быть значительно ниже, максимум 25—26°С. Исключением здесь являются только полы, по которым в силу их назначения ходят босиком (например, в плавательных бассейнах, душевых и т. п.). Низкая температура на поверхности позволяет эффективно использовать вмонтированный змеевик, так как для обеспечения равномерного распределения температуры не допускаются ни высокая температура стенки трубы w, ни большое расстояние между трубами [см. зависимость (7.41)].

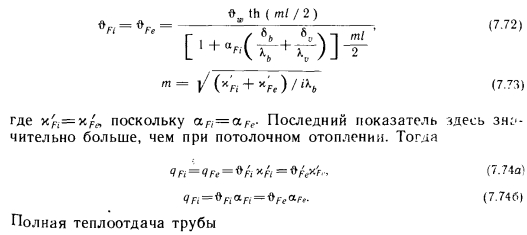

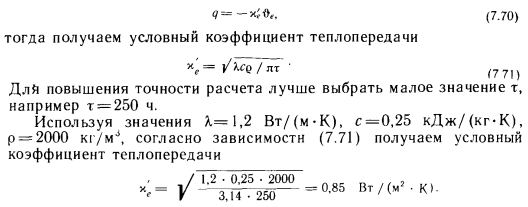

При потолочном отоплении использование труб в качестве теплоисточника нельзя считать удовлетворительным, поэтому проводились эксперименты с комбинированным отоплением в полу и потолке. Такое отопление безупречно с теплотехнической точки зрения, но при этом увеличивается звукопроницаемость перекрытия. Данное решение будет описано при применении зависимостей двухмерной теплопроводности, поскольку при его использовании для двустороннего (т. е. комбинированного, в полу н потолке) отопления бетонный слой должен быть толще, чем при применении только потолочного или смонтированного только в полу отопления, и поэтому зависимости линейной теплопроводности уже не дадут точных результатов. Например, если пол находится непосредственно на грунте, то мы имеем теплопотери в направлении грунта. В таком случае по данной температуре на поверхности пола рассчитывают температуру в различных слоях пола или тепловой поток, проникающий с поверхности в грунт. Тепловой поток, направленный с плоскости пола в грунт, в зависимости от времени, т. е. в момент т с начала поступления потока вглубь, выражается зависимостью



Таким образом, система отопления в полу, находящемся на грунте, по истечении некоторого времени будет иметь меньшие теплопотери по сравнению с системой, расположенной в полу между этажами.

Отопление трубами, замоноличенными в стену. Этот способ раньше применяли главным образом для отопления во внутренних стенах, а в наружных стенах его обычно использовали для дополнительного отопления. Если трубы замоноличивались в слой толщиной 6—8 см, то при расчете теплоотдачи зависимости линейной теплопроводности давали удовлетворительную точность. Преимущества этого метода заключаются в том, что трубы отдают теплоту в обе стороны в одинаковой мере и что нет ограничений в отношении температуры. При этом средняя температура



Недостаток этого решения состоит в том, что мебель, устанавливаемая в квартире, часто препятствует полному теплопоступлению, поэтому во внутренних перегородках его обычно считают дополнительным отоплением, устраиваемым главным образом в зоне над мебелью (ригельное отопление).

Весьма важным является способ размещения греющих труб в панелях наружных стен. Поскольку здесь толщина бетонного слоя, в котором находится труба, / = 0,08 м, рассмотрим этот случай, пользуясь зависимостями двухмерной теплопроводности.

Мачкаши А., Банхиди Л. Лучистое отопление/ Пер. с венг. В. М. Беляева; Под ред. В. Н. Богословского и Л. М. Махова. — М.: Стройиздат, 1985.
