Угловой коэффициент

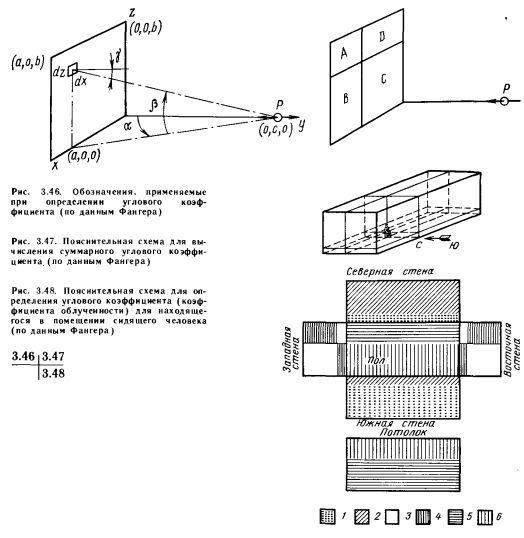

Обозначения, применяемые при определении углового коэффициента, даны на рис. 3.46. На рисунке человек стоит в системе координат х, у, z (координаты О, С, 0) лицом к поверхности, находящейся в плоскости xz. Для элементарной поверхности площадью и человека можно записать уравнение


Если нужно определить угловой коэффициент для различных элементов в пределах данной плоскости (например, окно в стене), имеющих различную температуру, то с помощью простой математической зависимости можно вычислить суммарный угловой коэффициент (рис. 3.47):

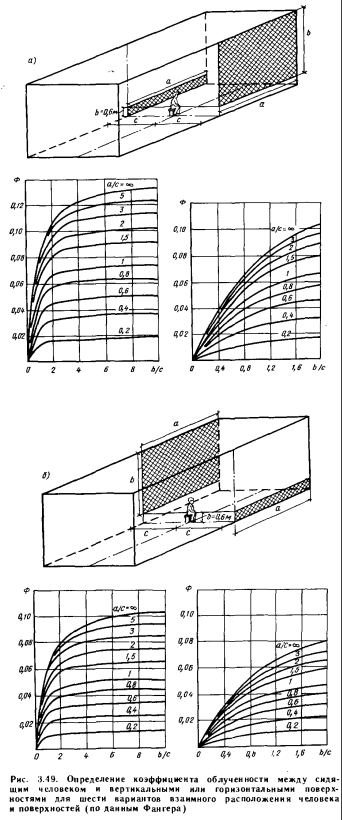

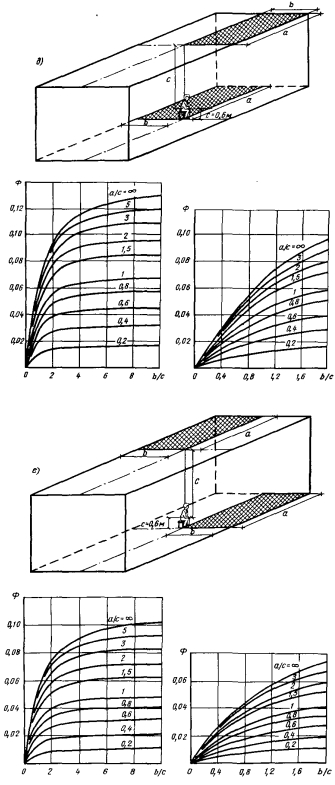

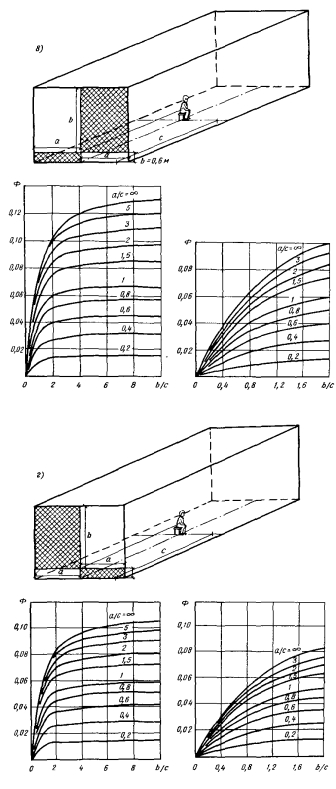

При определении угловых коэффициентов ограждающих поверхностей для человека, находящегося в помещении, следует рассмотреть шесть вариантов взаимного расположения человека и поверхностей (рис. 3.49):


1) вертикальная поверхность находится напротив человека, над его центром, или за его спиной, под центром (рис. 3.49, а);

2) вертикальная поверхность расположена напротив человека под его центром, или за его спиной, над центром (рис. 3.49, б);

3) вертикальные поверхности расположены сбоку от человека и впереди него, над его центром или сзади, под его центром (рис. 3.49, в);

4) вертикальные поверхности находятся сбоку от человека, но спереди, под его центром, или сзади, над его центром (рис. 3.49, г);

5) горизонтальные поверхности находятся напротив центра человека спереди, над его головой (потолок), или за центром сзади, внизу (пол) (рис. 3.49, д);

6) горизонтальные поверхности, расположены напротив центра человека, впереди, внизу (пол) или за его центром, сзади, над его головой (потолок) (рис. 3.49, е). Угловой коэффициент выше был приведен для первого варианта [см. уравнение (3.106)]. Аналогичным образом можно определить значение Ф и для остальных пяти вариантов.

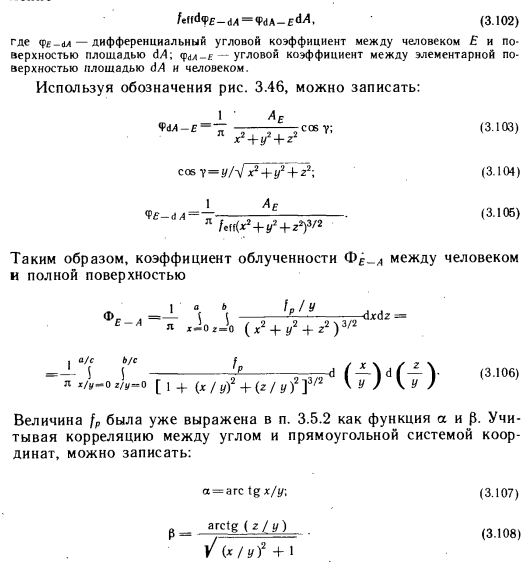

Если место человека в помещении известно (т. е. известны координаты его центра), но неизвестен угол поворота его туловища а, то, предполагая, что 0<а<2л, можно определить значение Ф для вертикальной поверхности по уравнению

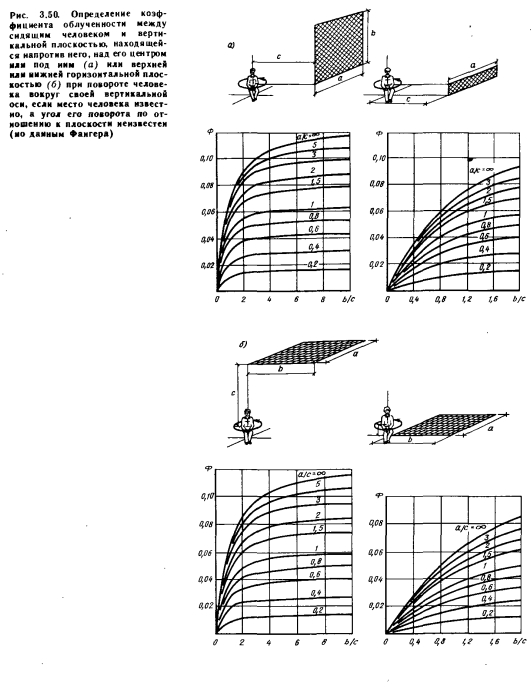

Здесь Ф представляет собой коэффициент облученности (или угловой коэффициент) в том случае, когда человек расположен не перпендикулярно поверхности и может поворачиваться вокруг вертикальной оси (рис. 3.50).

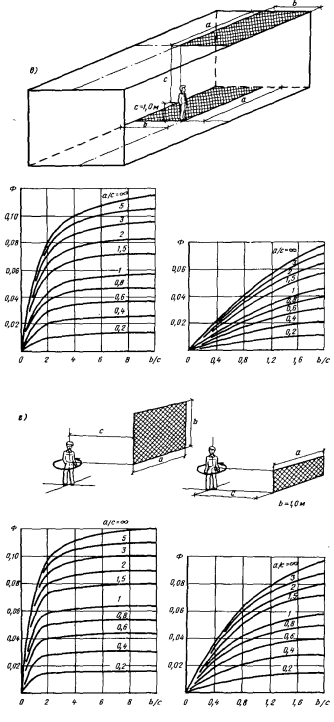

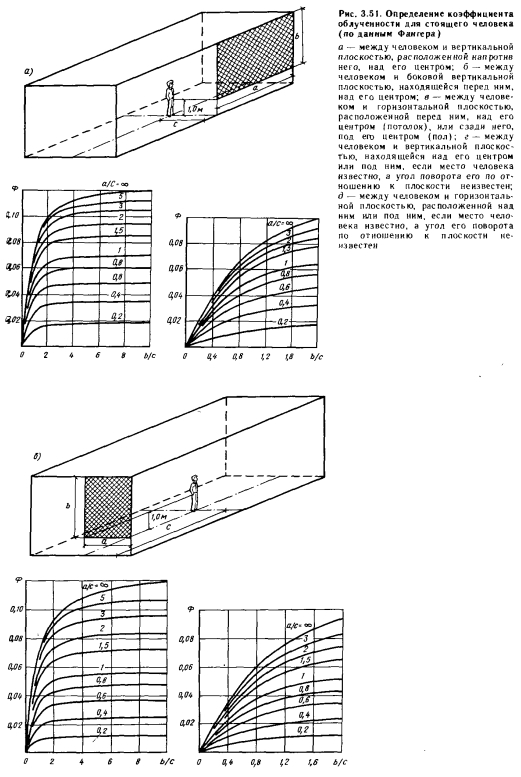

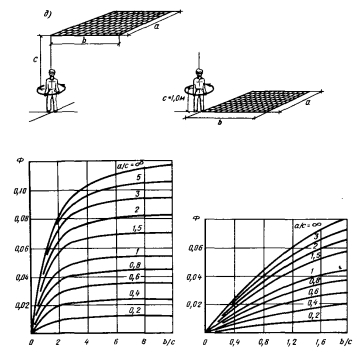

Номограммы для определения коэффициентов облученности между стоящим человеком и ограждающими поверхностями для различных вариантов их расположения приведены на рис. 3.51.

При применении этих номограмм следует обратить внимание яа следующее:

у сидящего человека центр тела расположен на высоте 0,6 м, а у стоящего — на высоте 1,0 м;

разница между коэффициентами облученности, имеющаяся на рис. 3.49, а и б, возникает из-за того, что в качестве передней плоскости для нижних поверхностей ограждения следует принимать поверхности бедер и голеней.

Мачкаши А., Банхиди Л. Лучистое отопление/ Пер. с венг. В. М. Беляева; Под ред. В. Н. Богословского и Л. М. Махова. — М.: Стройиздат, 1985.
