ВЫБОР, РАСЧЕТ И ОПРЕДЕЛЕНИЕ МЕСТА РАЗМЕЩЕНИЯ ЛУЧИСТЫХ ОТОПИТЕЛЬНЫХ ПРИБОРОВ
Для обеспечения необходимой внутренней температуры и соответствующего теплоощущения необходимо правильно выбрать отопительный прибор. При выборе лучистых отопительных приборов следует учитывать те же факторы, что и при применении других систем отопления, например, экономичность, параметры применяемого теплоносителя, ассортимент приборов и т. д. Однако здесь имеются и некоторые особенности.
1. Прежде всего следует учитывать температуру теплоносителя, а значит и температуру поверхности отопительного прибора, допускаемую с точки зрения теплоощущения. Этот вопрос относится к контролю теплоощущения и будет рассмотрен на следующей стадии расчета, однако желательно еще до1 определения типа и размеров прибора произвести выборочный контроль теплоощущения, особенно при использовании пара высокого давления, перегретой воды или масла в качестве теплоносителя.
2. Необходимо принимать во внимание облицовку поверхности лучистого отопительного прибора, точнее — значение коэффициента излучения С. Как показала практика, недооценка значения этого коэффициента приводит к отрицательным последствиям. Известен случай, когда было возведено крупное одноэтажное промышленное здание, в котором лучистые отопительные приборы выполнили из алюминия, и, чтобы было «красиво», всю поверхность отполировали до блеска.. К большому недоумению создателей, установка не обеспечивала желаемую теплопроизводительность. Причина заключалась в том, что коэффициент излучения полированной алюминиевой поверхности при температуре около 100°С составляет приблизительно 0,2, анодированной поверхности — около 4,0, а окрашенной поверхности — 4,5 Вт/(м2-К4). Окрашивание поверхности дало положительный результат, что подтвердило справедливость сказанного выше.
При расчете отопительного прибора, расположенного в замкнутом пространстве, коэффициент излучения его поверхности может быть определен с учетом зависимости (2.39), так как поверхность прибора по сравнению с поверхностью окружающих поверхностей чрезвычайно мала. Таким образом, при вычислениях лучистой теплоотдачи отопительного прибора в расчет можно принимать коэффициент излучения его поверхности.
Значения коэффициента излучения материалов, применяемых для изготовления отопительных приборов, можно найти в специальной литературе, в частности, в каталогах. В некоторых случаях, прежде всего в советской технической литературе, вместо коэффициента излучения С встречается относительный коэффициент излучения е, равный

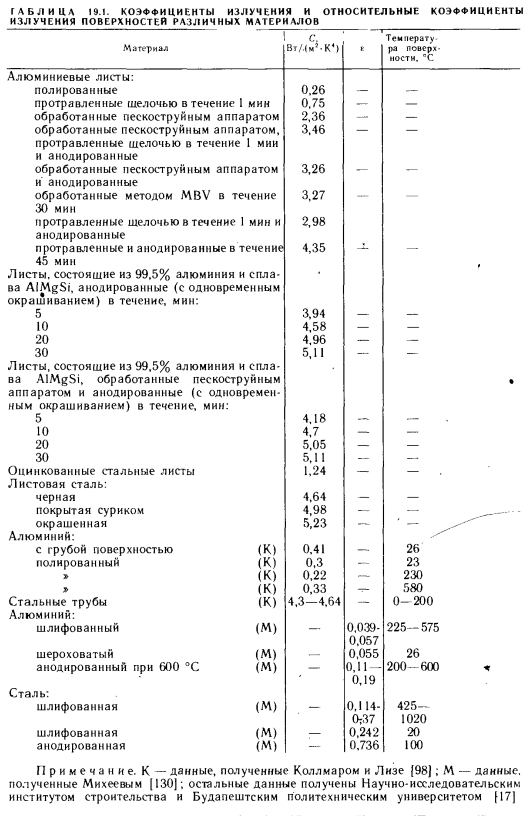

Однако в литературе имелось недостаточно данных, которые можно было использовать для расчета лучистых систем отопления, поэтому в 1968 г. венгерский Научно-исследовательский институт строительства совместно с кафедрой физики Будапештского технического университета провели исследования для получения данных, необходимых для проведения расчетов. Полученные ими результаты приведены в табл. 19.1.
Из табл. 19.1 видно, что при использовании изделий из стали значения коэффициента излучения в основном близки к значениям, известным ранее. При применении же алюминия оптимальным оказывается использование листов, обработанных методом анодирования с окрашиванием. С помощью таких поверхностей можно достигнуть значения коэффициента излучения 5,1 Вт/(м2-К4) в то время как при использовании метода анодирования, применяемого в настоящее время, получаются значения С в пределах 3—3,75. Это отклонение означает разницу в теплопроизводительности 8—15%. При использовании для отопительных приборов алюминиевых поверхностей следует особое внимание обращать на подбор способа отделки поверхности.
После выбора отопительного прибора необходимо осуществить теплотехнический расчет (см. раздел II). При определении места для размещения отопительных приборов следует руководствоваться указаниями, данными в пп. 1 и 5.
