Возможности компенсации влияния холодных стен

В жилых помещениях для компенсации воздействия холодных наружных стен с помощью лучистого отопления существует множество способов: отопление в наружных стеновых панелях, ленточное лучистое отопление, потолочное отопление системой «Криттал» и т. д. Применение этих систем отчасти описано выше, а отчасти будет рассмотрено далее. Здесь мы приведем лишь один пример, почерпнутый из практики, который показывает, какие неблагоприятные параметры могут быть получены при асимметричном тепловом излучении, возникающем в зданиях, собранных из современных крупнопанельных конструкций.

Для вычислений были приняты значения коэффициента теплопередачи, Вт/(м2-К), которые можно считать вполне реальными, поскольку в прошлом было возведено немало таких зданий: 1,05 для наружной стены, 5,3 для окна и 5,3 для стены с окном. Если при этом принять во внимание расчетную температуру наружного воздуха —15°С и коэффициент теплообмена на внутренней поверхности 7,9 Вт/(м2-К), то температура этой поверхности, определяемая по зависимости


получится равной 15,5°С, а температура внутренней поверхности окна и стены с окном будет составлять —2,2° С. Однако приведенную здесь температуру для окна и стены с окном нельзя принимать в расчет, поскольку отопительный прибор, размещенный под окном, до определенной степени повышает эти значения. Учитывая данные, приведенные в п. 41.2, среднюю температуру для окна приняли равной 12°С, а температуру внутренней поверхности стены с окном, где отопительный прибор его непосредственно не заслоняет, с грубым приближением установили равной 15,5° С.

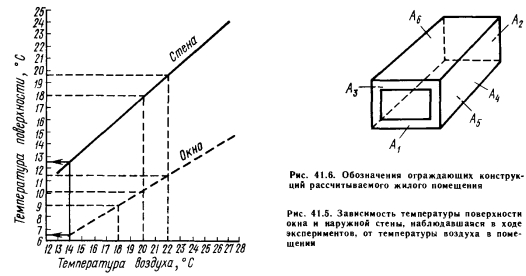

Среднюю радиационную температуру рассчитывали в соответствии с рис. 41,6, принимая во внимание следующие параметры: Ai и Л4 = 9,2 м2; Аг и Л3=13,6 м2; Аъ и Лб=18,6 м2.



Таким образом, 45% поверхности Ах включает остекление площадью 4,1 м2, а 55% — наружную стену площадью 5,1 м2. При вычислениях температуру всех остальных внутренних перегородок приняли равной температуре внутреннего воздуха, т. е. 20° С. Средняя радиационная температура стен одна имеет окно, средняя радиационная температура составляет 17,6° С. Эти данные говорят сами за себя и лишний раз доказывают необходимость компенсации влияния холодных поверхностей, поскольку применение конвективного отопительного прибора не всегда позволяет решить эту проблему, особенно для угловых комнат.

Мачкаши А., Банхиди Л. Лучистое отопление/ Пер. с венг. В. М. Беляева; Под ред. В. Н. Богословского и Л. М. Махова. — М.: Стройиздат, 1985.
