Жилые здания, лечебно-профилактические и детские учреждения, школы и интернаты

Для указанных зданий и помещений требования Изменений № 3 к СНиП II 3-79 наиболее высокие. Толщина панелей подобрана по требуемому сопротивлению теплопередаче (см табл 2.3, 2 4, 2 5) и в соответствии с принятой унификацией опалубочных форм с допусками, не превышающими 2%.

Диапазон изменения толщины панелей стен и покрытий жилых зданий, лечебно профилактических и детских учреждений, школ и интернатов для 71 города Российской Федерации, находящихся в различных климатических условиях, при расчетных температурах внутреннего воздуха 18, 20 и 22°С приведен в табл 2.6. Здесь же определены толщины панелей для преимущественного большинства городов, поскольку верхняя граница представленного диапазона охватывает незначительное их количество (1...4).

При расчетной температуре внутреннего воздуха 20 С и приведенных выше коэффициентах теплопроводности бетонов слоев в условиях эксплуатации А толщина стеновых панелей и покрытии соответственно составляет 35...60, 30...55, 30...50 и 45...80 40...75, 40...70 см в условиях эксплуатации Б - 40...60, 35...55, 35...50 и 55...80, 50...70, 40...60 см.

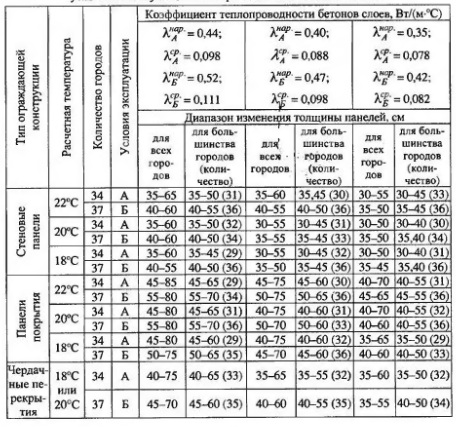

Диапазон изменения требуемой толщины трехслойных панелей стен и покрытий для жилых зданий, лечебно-профилактических и детских учреждений при различных условиях эксплуатации на втором этапе теплозащиты зданий

При расчетной внутренней температуре 18°С и таких же теплофизических характеристиках слоев в условиях эксплуатации А толщина стеновых панелей и покрытий составляет соответственно - 35...60, 30 ..55, 30...50 и 45...80, 40...75, 35...65 см; в условиях эксплуатации Б - 40...55, 35...50, 35...45 и 50...75, 45... 70.40...60 см

.

Для большинства городов требуемая толщина стеновых панелей меньше приведенной верхней границы диапазона. Так, например, при расчетной температуре внутреннего воздуха 22°С толщина трехслойных стен со слоями из конструкционного и низкотеплопроводного легкого бетона с наиболее высокими из приведенных выше коэффициентами теплопроводности в условиях эксплуатации А в 31 городе из 34 не превышает 50, средними - 45, а наиболее низкими в 33 городах - 45 см. В условиях эксплуатации Б при той же расчетной температуре внутреннего воздуха и коэффициентах теплопроводности наружных и среднего слоев в 36 городах из 37 толщина стен не превышает соответственно 55, 50 и 45 см. Для панелей покрытий в условиях эксплуатации А при той же расчетной температуре внутреннего воздуха и наиболее высоких коэффициентах теплопроводности бетонов слоев в 29 городах из 34 толщина не превышает 65 см, при средних температурах в 30 городах - 60 см, а при наиболее низких в 31 городе - 55 см В условиях эксплуатации Б соответственно в 34 городах из 37-70 см, в 36 городах - 65 и 55 см.

В среднем снижение коэффициента теплопроводности бетонов наружных и среднего слоев на 10 и 20% обеспечивает уменьшение толщины панелей соответственно на 5 и 10 см. Однако для некоторых городов в пределах выбранного диапазона теплофизических свойств материалов и внутренней расчетной температуры толщина стеновых панелей с учетом унификации опалубочных форм не изменяется. Например, для Астрахани при расчетной температуре внутреннего воздуха 18°С требуемая толщина стен рассматриваемой конструкции составляет 35 см при изменении коэффициентов теплопроводности бетонов слоев как на 10, так и на 20% Другой пример можно привести для панелей покрытия. В Иркутске при температуре внутреннего воздуха 18, 20 и 22°С толщина панелей покрытия не меняется при использовании одних и тех же теплотехнических характеристик бетонов слоев и составляет 60 и 55 см соответственно при снижении коэффициентов теплопроводности бетонов слоев на 10 и 20% по сравнению с базовыми характеристиками. Следовательно, выбор толщины стеновых панелей должен производиться для конкретного объекта и места строительства с учетом теплофизических свойств материалов и унификации опалубочных форм.

На диаграммах представлено распределение в процентном соотношении требуемых значений толщины трехслойных стеновых панелей жилых зданий, лечебно профилактических и детских учреждений, школ и интернатов, а также панелей покрытий данных типов зданий на втором этапе теплозащиты зданий для основных региональных центров России, находящихся в условиях эксплуатации А и Б, при различной температуре внутреннего воздуха и с различными коэффициентами теплопроводности бетонов слоев (рис. 2 7, 2.8).

Баженов Ю.М., Король Е.А., Ерофеев В.Т., Митина Е.А., Ограждающие конструкции с использованием бетонов низкой теплопроводности, М., АСВ, 2008
