Материалы для изготовления экспериментальных образцов и составы полистиролбетона
Для исследования свойств теплоизоляционного полистиролбетона применялись следующие материалы: портландцемент, вспененный полистирол, воздухововлекающая добавка СДО, вода. В качестве вяжущего использован портландцемент М400 Воскресенского завода. Вспененный полистирольный гравий изготавливался из полистирольного бисера марки ПСВ-С Салаватского завода (ОСТ 6-05-202-83), который представлял собой сферические тонкоячеистые гранулы, содержащие внутри микропоры в виде замкнутых ячеек. По гранулометрическому составу вспененный полистирол имел (по объему) фракции 5-10 мм - 40%, 0-5 мм - 60%. Насыпная плотность гравия составляла 25...30 кг/м. Теплопроводность пенополистирола в сухом состоянии в засыпке находилась в пределах 0,038...0,043 Вт/(м °С), водопоглощение не превышало 8% по массе. Для повышения слитности структуры теплоизоляционного полистиролбетона и улучшения формовочных свойств смесей применялась воздухововлекающая добавка СДО (смола древесная омыленная) по ТУ 13-05-02-83.
С целью получения оптимальных составов использовались различные методы, принятые в технологии бетонов, включая методы математического планирования экспериментов. При этом основными требованиями, предъявляемыми к полистиролбетону для теплоизоляционного слоя трехслойных конструкций, были обусловлены минимальная средняя плотность при заданном классе по прочности на сжатие и повышенное термическое сопротивление (или пониженный коэффициент теплопроводности). Кроме того, теплоизоляционный полистиролбетон должен обладать пониженными водопоглошением, сорбцией и паропроницаемостью, поскольку эти свойства влияют на его коэффициент теплопроводности.
Предварительные исследования, результаты испытаний теплопроводности, накопленный опыт технологических особенностей изготовления трехслойных стеновых панелей показали, что средняя прочность теплоизоляционного полистиролбетона должна быть не менее 0,5 МПа, что соответствует классу по прочности на сжатие ВО,35 (М5) и марке по средней плотности D200-D300, а также достаточно низкой теплопроводности.

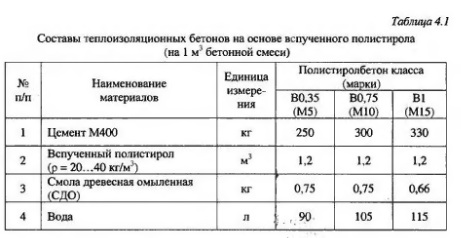

Анализ и обобщение экспериментальных данных позволили выбрать для исследования прочностных и деформативных характеристик оптимизированные составы теплоизоляционного полистиролбетона, приведенные в табл. 4.1.
