Начальный модуль упругости полистиролбетона
В основу нормирования значений начального модуля упругости бетонов нa пористых заполнителях положена зависимость
Значения начального модуля упругости полистиролбетона, определенные при испытаниях призм и обобщенные по результатам исследовании ряда авто ров в среднем на 48% меньше, чем полученные по формуле (4.4). В работе Т.И. Милых установлено отличие начального модуля упругое и полистиротбетона от нормативных значений в среднем на 45% и предложена формула для его определения

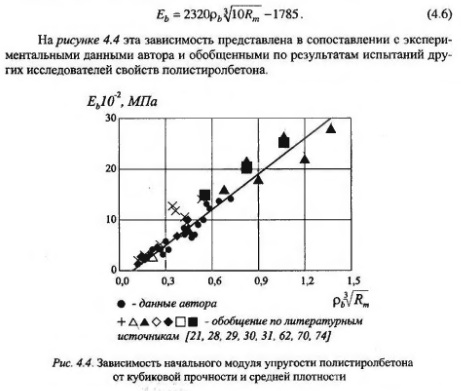

С целью сохранения основных факторов влияния на модуль упругости, таких как средняя плотность и кубиковая прочность, а также формы записи на основании математической обработки опытных данных и обобщенных по литературным источникам для определения модуля упругости полистиролбетона потучена линейная зависимость
По результатам исследований, проведенных во ВНИИжелезобетона, отмечается, что с увеличением прочности и плотности полистиролбетона увеличивается модуль упругости и приводятся его опытные значения. Зависимость представлена только графически, не имея математического выражения. Она является нелинейной и ограничена в диапазоне прочностей 0,5...3 МПа. Кроме того, эта зависимость не учитывает влияния плотности бетона, которая может быть различной при одинаковой прочности, в связи с чем изменяется и модуль упругости. В представленных опытах величина начального модуля упругости выше, а замеренные деформации при сжатии призм ниже, чем в проведенных автором опытах. Указанные различия при достаточно близком расходе вяжущего, по-видимому, являются в основном следствием различий крупности заполнителя. При этом более мелкая ячеистая структура бетона является более жесткой.
В ГОСТ при назначении нормативных характеристик модуля упругости полистиролбетона учтено влияние не только прочности, но и плотности, так как при установленном классе (марке) по прочности на сжатие имеют место различные марки по средней плотности и им соответствуют различные начальные модули упругости. Следовательно, для определения модуля упругости полистиролбетона необходимо использовать зависимости, учитывающие влияние как кубиковой прочности, так и средней плотности.
