Проектирование


Общественные, административные и бытовые здания и помещения

Для данных зданий и помещении приведенное сопротивление теплопередаче, согласно требованиям Изменении № 3 к СНиП II-3 79, в диапазоне ГСОП от 2000 до 12000 для стен и покрытии соответственно на 24...14 и 25...22% ниже чем для жилых здании, лечебно профилактических и детских учреждении, школ и интернатов.

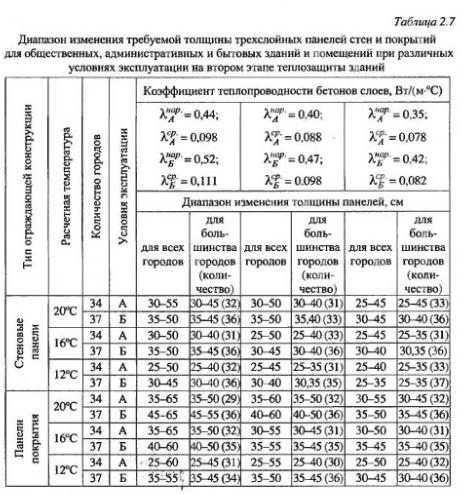

Диапазон изменения толщины стеновых панелей и покрытий общественных, административных и бытовых зданий и помещений для 71 города Российской Федерации, находящихся в различных климатических условиях, при расчетных температурах внутреннего воздуха 12, 16 и 20°С приведен в табл 2.7. Здесь же определены толщины панелей для преимущественного большинства городов, поскольку верхняя граница представленного диапазона охватывает незначительное их количество (1...5). Вместе с тем нижняя граница является наиболее характерной для данного типа зданий.

При расчетной температуре внутреннего воздуха 20СС в условиях эксплуатации А толщина трехслойных стеновых панелей с наиболее высокими из принятых для анализа коэффициентами теплопроводности наружных и среднего слоев, т.е. с применением традиционных материалов, составляет 30...55, с пониженными на 10% коэффициентами теплоцроводности - 30...50 и с пониженными на 20% - 25. .45 см В условиях эксплуатации Б - соответственно 35...50, 35...50, 30...45 см. Для панелей покрытия при аналогичных расчетных параметрах - в условиях эксплуатации А - 35...65, 35...60, 30...55 см; в условиях эксплуатации Б - соответственно 45...65, 40...60, 35...50 см.

При расчетной внутренней температуре 16 С и приведенных выше коэффициентах теплопроводности бетонов слоев в условиях эксплуатации А толщина стеновых панелей составляет соответственно 30...50, 25...45, 2S...45; в условиях эксплуатации Б - 35...50, 30...45, 30...40 см. Для панелей покрытия при аналогичных расчетных параметрах в условиях эксплуатации А толщина панелей составляет соответственно 35. .65, 30..,55, 30...50; в условиях эксплуатации Б - соответственно 40...60, 35...55, 35...45 см.

При расчетной температуре внутреннего воздуха 12°С и таких же теплофизических характеристиках слоев в условиях эксплуатации А толщина стеновых панелей составляет соответственно 25...50, 25...45, 25...40, в условиях эксплуатации Б - 30...45, 30...40, 25...35 см. Для панелей покрытия при аналогичных расчетных параметрах в условиях эксплуатации А толщина панелей составляет соответственно 25...60, 25...55, 25...50, в условиях эксплуатации Б - 35...55, 35...50, 30...45 см.

Так же как и в жилых зданиях, лечебно-профилактических и детских учреждениях, школах и интернатах, для большинства городов в рассмотренных типах зданий требуемая толщина трехслойных панелей стен и покрытий меньше приведенной верхней границы диапазона. Например, при расчетной температуре внутреннего воздуха 16°С из 34 городов, находящихся в условиях эксплуатации А, толщина трехслойных стен с наиболее высокими из приведенных выше коэффициентами теплопроводности слоев в 31 городе не превышает 40, средними в 33 городах - 40, а наиболее низкими в 31 городе - 35 см. В условиях эксплуатации Б при той же расчетной температуре внутреннего воздуха и коэффициентах теплопроводности наружных и среднего слоев в 36 городах из 37 толщина стен не превышает соответственно 45, 40 и 35 см (см. табл, 2.7). То же относится и к покрытиям. Например, при температуре 16°С в условиях

эксплуатации А в 32 городах из 34 толщина покрытии с наиболее высокими теплотехническими характеристиками из проведенного анализа не превышает 50, при снижении на 10% в 31 городе - 45, при снижении на 20% в 31 городе - 40 см. В условиях эксплуатации Б в 35 городах из 37 толщина покрытий при аналогичных теплотехнических характеристиках соответственно не превышает 50, 45 и 40 см (см табл 2 8) Наиболее распространенной для общественных, административных и бытовых зданий оказалась толщина стеновых панелей 35 и 40, покрытии - 35...45 см.

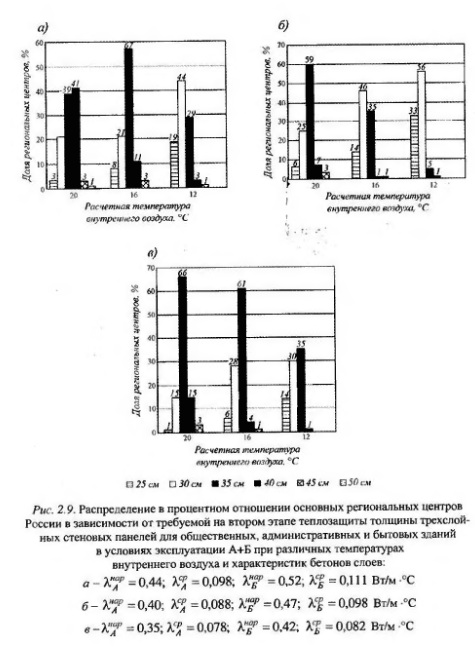

На диаграммах представлено распределение в процентном соотношении требуемых значений толщины трехслойных стеновых панелей и панелей покрытия рассмотренных типов зданий и помещений на втором этапе теплозащиты зданий для основных региональных центров России, находящихся в условиях эксплуатации А и Б, при различной температуре внутреннего воздуха и с различными коэффициентами теплопроводности бетонов слоев (рис. 2.9,2.10).

Баженов Ю.М., Король Е.А., Ерофеев В.Т., Митина Е.А., Ограждающие конструкции с использованием бетонов низкой теплопроводности, М., АСВ, 2008
