Панели чердачных перекрытий

Для несущих конструкций чердачных перекрытий, так же как и для покрытий, используют типовые панели преимущественно из тяжелого бетона - плоские (сплошные или многопустотные) и ребристые, которые на строительной площадке утепляют различными видами теплоизоляционных материалов Поэтому с целью сравнения теплозащитных характеристик комплексных трехслойных панелей чердачных перекрытий с теплоизоляционным слоем из низкотеплопроводного легкого бетона использованы те же аналоги, что и для панелей покрытия. При равной толщине конструкций и одинаковых характеристиках материалов из-за меньшего коэффициента теплоотдачи наружной поверхности чердачных перекрытий по сравнению с покрытиями их сопротивление теплопередаче оказывается на 1...2% больше.

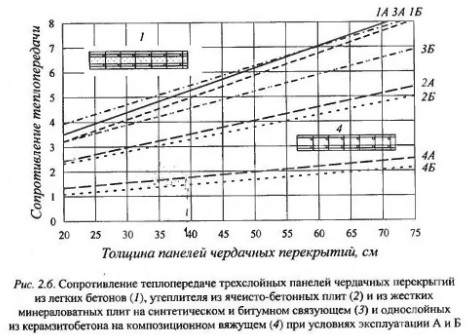

При равной толщине сопротивление теплопередаче чердачного перекрытия с утеплителем из ячеистого бетона меньше, чем трехслойной панели из легкого бетона (рис. 2.6). С увеличением толщины конструкции это различие возрастает. Например, в условиях эксплуатации Б сопротивление теплопередаче утеплителя из ячеистого бетона толщиной 35 см меньше, чем трехслойной панели, на 26%, а толщиной 75 см - на 38%. Для обеспечения равного сопротивления теплопередаче с трехслойной панелью из легкого бетона толщина утеплителя должна быть увеличена соответственно до 45 и 118 см. Общая же толщина перекрытия увеличится дополнительно на толщину плиты (например, при многопустотном настиле - на 22 см).

В условиях эксплуатации А сопротивление теплопередаче чердачного перекрытия с утеплителем из минераловатных плит на синтетическом и битумном связующем при равной толщине практически не отличается от трехслойных панелей из легкого бетона. В условиях эксплуатации Б сопротивление теплопередаче трехслойных панелей из легкого бетона толщиной более 35 см оказывается выше, чем утеплителя из минераловатных плит. Например, для конструкции толщиной 75 см - на 16%. Для обеспечения равного сопротивления теплопередаче сравниваемых конструкций толщина утеплителя должна составлять 86 см.

В целом с учетом несущей плиты общая толщина чердачного перекрытия из трехслойных панелей во всех случаях будет меньше, чем с рассмотренными утеплителями.

При одинаковой толщине сопротивление теплопередаче однослойных панелей чердачных перекрытий из керамзитобетона в 2,7...3,7 раза меньше, чем трехслойных. Для обеспечения равного сопротивления теплопередаче с трехслойными их толщина должна составлять 100...295 см. Использование однослойных конструкций чердачных перекрытии, так же как стен и покрытии, для удовлетворения требований второго этапа теплозащиты здании нецелесообразно - резко возрастают материалоемкость и расход энергии на их изготовление. Кроме того, при возведении зданий из этих конструкций в ряде случаев может потребоваться замена грузоподъемного оборудования и транспортных средств.

Баженов Ю.М., Король Е.А., Ерофеев В.Т., Митина Е.А., Ограждающие конструкции с использованием бетонов низкой теплопроводности, М., АСВ, 2008
