Принципиальная схема изготовления изделий и организация технологического процесса

Технологический процесс производства изделии на основе каркасного керамзитобетона состоит из ряда самостоятельных операций, объединяемых в отдельные процессы. Операции разделены на основные, вспомогательные и транспортные.

К основным относят приготовление бетонной смеси, включая подготовку составляющих материалов; изготовление арматурных элементов и готовых каркасов, формование изделий; тепловую обработку отформованных изделий, освобождение готовых изделий из форм и подготовку форм к очередному циклу.

Вспомогательные операции: получение и подача пара и воды, сжатого воздуха, электроэнергии, складирование сырьевых материалов, полуфабрикатов и готовой продукции, пооперационный контроль и контроль качества готовой продукции, необходимые для выполнения основных операций.

К транспортным относят операции по перемещению материалов, полуфабрикатов и изделий.

Технологический процесс изготовления изделий на заводах сборного железобетона организуется агрегатно-поточным способом в перемещаемых формах, который отличается большой гибкостью и маневренностью в использовании технологического и транспортного оборудования. При такой организации технологический процесс изготовления ограждающих конструкций на основе каркасного керамзитобетона состоит из отдельных операций, выполняемых на определенных рабочих постах, и включает в себя следующий комплекс работ очистка формы и оснастки от цементной пленки и раствора, сборка разъемной формы, смазка рабочей емкости формы, укладка в форму арматурных каркасов и закладных деталей; подача формы на формовочный пост; укладка в форму бетонной смеси и ее вибрирование; укладка растворной смеси и ее уплотнение; подача изделия в форме в камеру тепловой обработки; тепловая обработка изделия; извлечение формы с изделием из камеры и передача ее на пост распалубки; распалубка и охлаждение изделия; приемка изделия отделом технического контроля; транспортирование на склад готовой продукции. При этом часть операций выполняется одновременно.

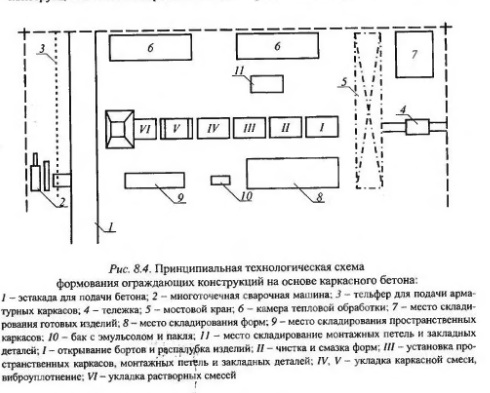

Принципиальная технологическая схема изготовления ограждающих конструкций на основе каркасного бетона представлена на рис. 8.4.

Баженов Ю.М., Король Е.А., Ерофеев В.Т., Митина Е.А., Ограждающие конструкции с использованием бетонов низкой теплопроводности, М., АСВ, 2008
