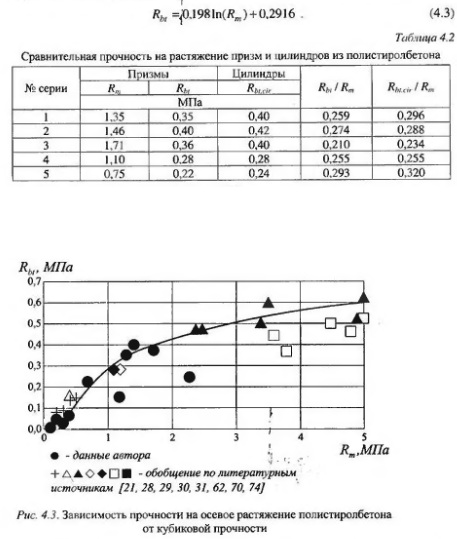

Сопротивление осевому растяжению полистиролбетонаЭкспериментальные данные о прочности полистиролбетона на растяжение малочисленны и разноречивы. Некоторые авторы определяли сопротивление растяжению на центрально-растянутых призматических образцах, другие - на цилиндрических, а в ряде случаев сопротивление растяжению определялось испытаниями бетонных балочек на изгиб, особенно в зарубежных исследованиях. Базовой характеристикой, которая используется для расчета конструкций по образованию трещин, является прочность стандартных образцов-призм на осевое растяжение. Для сравнения проведены опыты, в которых прочность полистиролбетона на осевое растяжение определяли испытаниями призм размерами 10x10x40 см и цилиндров диаметром 11,5 и длиной 40 см. В торцах призм и цилиндров имелись закладные детали для захватных устройств. Деформации измерялись индикаторами с ценой деления 0,001 мм на базе 200 мм. На призмах они располагались вдоль всех четырех граней, а на цилиндрах - вдоль трех образующих, равноудаленных друг от друга. Из представленных в таблице 4.2 результатов испытаний видно, что сопротивление осевому растяжению призм оказалось на 3...14% меньше, чем цилиндров. Это явно свидетельствует о влиянии формы и размеров образцов на прочность при растяжении и необходимости использования одной базовой характеристики для расчетов или установлении переходных коэффициентов между характеристиками, поскольку отмеченные различия наблюдались и в опытах с другими бетонами и объяснялись неравномерностью высыхания поверхности призм и влиянием усадочных трещин в углах. Для полистиролбетона выявлена повышенная относительная прочность на растяжение. По результатам обобщения испытаний различных авторов это отношение изменяется в пределах 0,11..0,35, достигая максимального значения при прочности 0,5 МПа и уменьшаясь с ростом прочности (рис. 4,3). На основании экспериментальных данных, обработанных методами математической статистики, получена зависимость прочности полистиролбетона на растяжение от кубиковой Учитывая большой разброс экспериментальных данных, связанный в первую очередь с отработкой оптимальных составов, предложенная зависимость позволяет определять необходимую для расчета по образованию трещин прочность полистиролбетона на осевое растяжение, используя значение кубиковой прочности. |
