Стеновые панели

Разработаны альбомы рабочих чертежей различных типов опытных трехслойных стеновых панелей, включая панели горизонтальной разрезки, укрупненные стеновые панели с оконными проемами для производственных сельскохозяйственных зданий и панели вертикальной разрезки (плоские и ребристые). Основная номенклатура конструкций рассчитана на их применение в I—IV ветровых районах и предназначена для стен одноэтажных и многоэтажных зданий. Ряд конструкций запроектирован для конкретных регионов (Московская область, г. Челябинск, Узбекистан и др.) и объектов (например, адмбыткомбинат Анненского рудника в г. Джезказгане).

Альбом рабочих чертежей «Панели стеновые трехслойные с теплоизоляцией из полистиролбетона, монолитно-связанного с несущими слоями, для стен отапливаемых производственных зданий горизонтальной разрезки» включает номенклатуру конструкций, предназначенных под нормативные ветровые нагрузки от 0,5 до 2,5 кН/м2 (50...250 кге/м2) при расчетной нагрузке от веса переплетов 2,5 кН/м (250 кге/м2). Длина панелей находится в пределах 580...6530, высота - 880...1780, толщина определяется теплотехническим расчетом, но принимается не менее 250 мм, исходя из конструктивных требований. Толщины внешнего (с наружной стороны здания) и внутреннего (со стороны помещения) слоев из тяжелого бетона класса по прочности на сжатие В25 соответственно составляют 50 и 70 мм.

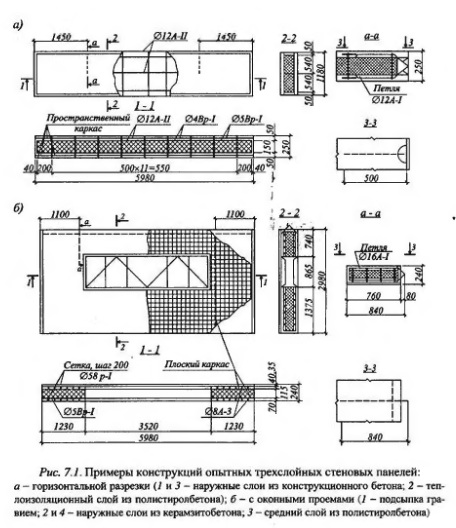

Для региональных климатических условий г. Челябинска и с учетом наличия местной сырьевой базы в развитие альбома «Опытные трехслойные стеновые панели с утеплителем из полистиролбетона для производственных зданий»), выпущенного ЭКБ ЦНИИСК, в КТБ НИИЖБ разработан альбом рабочих чертежей «Панели опытные стеновые трехслойные шлакопемзобетонные с утеплителем из полистиролбетона для производственных зданий ОЗЛБ 161.2.86.КЖИ», где предусмотрено использование в наружных слоях панелей шлакопемзобетона на основе заполнителей из отходов металлургической промышленности. Панели предназначены для промышленных зданий с температурой и относительной влажностью воздуха в помещении соответственно 18°С и 60% и рассчитаны под нормативное значение ветрового давления 0,38 кН/м (38 кг/м2). Длина панелей составляет 6, высота - 1,2, толщина - определяется теплотехническим расчетом, но составляет не менее 0,25 м по конструктивным требованиям. Наружные слои их запроектированы толщиной 50, а средний теплоизоляционной - не менее 150 мм (рис. 7.1 а).

В зданиях агропромышленного комплекса наиболее нагруженными являются стеновые панели холодильников при навальном хранении сельскохозяйственной продукции. Одновременно к ним предъявляются высокие требования к термическому сопротивлению. Для региональных условий Узбекистана разработан альбом рабочих чертежей «Панели опытные стеновые трехслойные с наружными слоями из тяжелого или легкого бетона и утеплителем из полистиролбетона для зданий холодильников в УзССР». В него включены чертежи основного стенового элемента плодоовощехранилищ - панели длиной 6, высотой 1,2 и толщиной 0,65м, обеспечивающей восприятие хранимой навальным способом продукции и давление ветра, а также требуемое сопротивление стен теплопередаче. Панель запроектирована под ветровую нагрузку, соответствующую IV ветровому району при нормативном значении ветрового давления 0,48 кН/м (48 кгс/м2) и боковом давлении от хранимой продукции высотой до 6 м. При этом максимальная расчетная нагрузка составляет 7,9 кН/м2 (790 кгс/м). Внутренний (со стороны помещения) и внешний (ограждающий) слои панели запроектированы соответственно толщиной 100 и 50 мм из тяжелого или легкого бетона класса по прочности на сжатие В25 и марок по средней плотности соответственно D2500 и D1800, средний теплоизоляционный - 500 мм из полистиролбетона В0,35. При принятых размерах сечения сопротивление стен теплопередаче при наружных слоях из тяжелого бетона составляет 3,91, а из легкого - 4,0 м °С/Вт.

Рабочие чертежи «Опытные трехслойные стеновые панели с утеплителем из полистиролбетона для животноводческих зданий» разработаны ЭКБ ЦНИИСК взамен панелей из легкого бетона с ребрами и термовкладышами из пенополистирольных плит, разработанных МосГипроНИИсельстроем. Панели рассчитаны для эксплуатации животноводческих зданий при влажности внутри помещения до 75% и температуре 10С. При этом толщины внешнего, внутреннего и среднего теплоизоляционного слоев составляют соответственно 40, 70 и 115 мм. Армирование принято сетками с размерами ячеек 200x200 мм из проволоки класса Bp I диаметром 5 мм, размещенными в наружных слоях, и каркасами из стержней класса А III диаметром 8 мм по контуру конструкции и проемов (рис. 7.1, б).

Для строительства адмбыткомбината Анненского рудника в Джезказгане совместно с Гипроцветметом разработаны трехслойные стеновые панели вертикальной разрезки с теплоизоляционным слоем из полистиролбетона. В соответствии с архитектурно-планировочными решениями номенклатура панелей включает две разновидности - плоские и с архитектурными ребрами. Общая толщина всех панелей - 300 мм, в том числе внешнего (со стороны помещения), внутреннего и среднего слоев - соответственно 50, 70 и 180 мм. Панели отличаются длиной и высотой. Плоские панели имеют длину 1170, высоту 1820 и 3640 мм, а ребристые - длину 2520, высоту 3980...7940 мм. Наружные слои их, а также служащие для защиты от солнца и архитектурной выразительности ребра запроектированы из керамзитобетона класса по прочности на сжатие В22,5. Армированы панели сварными пространственными каркасами, состоящими из плоских сеток с размерами ячеек 250...300 мм, размещаемых в наружных слоях и ребрах, и отдельных стержней, соединенных между собой сваркой. Арматура каркаса запроектирована стержневой из стали класса А III диаметром 8 и 16 мм.

Баженов Ю.М., Король Е.А., Ерофеев В.Т., Митина Е.А., Ограждающие конструкции с использованием бетонов низкой теплопроводности, М., АСВ, 2008
