Проектирование


Стеновые панели

Для оценки полученных расчетных значений сопротивления теплопередаче различных типов трехслойных панелей с теплоизоляционным слоем из низкотеплопроводного легкого бетона проведено их сравнение с ограждающими конструкциями, которые широко применяются в современном строительстве.

В качестве аналогов стеновых панелей полосовой разрезки использованы конструкции серии 1.432-12-80 «Стены из железобетонных трехслойных панелей на гибких связях с эффективным утеплителем для зданий с нормальным и влажным режимом, в том числе с расчетной сейсмичностью 7, 8 и 9 баллов», а также панели серии 1.030.1-1 «Стены наружные из однослойных панелей для каркасных общественных зданий, производственных и вспомогательных зданий промышленных предприятий».

Трехслойные панели серии 1.432-12-80 запроектированы с наружными слоями из тяжелого бетона класса прочности В 12,5 (M150) на портландцементе толщиной 10 и 5 см, а средним - из полистирольного пенопласта плотностью 100 кг/м . При определении сопротивления теплопередаче трехслойных железобетонных конструкций с гибкими металлическими связями коэффициент теплотехнической однородности принят равным 0,8 и отнесен к утеплителю.

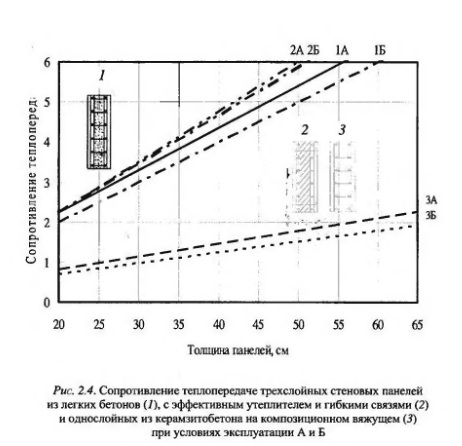

Однослойные панели серии 1 030.1-1 запроектированы из керамзитобетона класса прочности В3,5 (М50) средней плотности 1100 кг/м с улучшенными теплофизическими характеристиками. Сопротивление теплопередаче однослойных панелей даже с улучшенными теплофизическими характеристиками при толщине 25...65 см в 1,95...3,46 раза меньше, чем трехслойных (рис. 2.4). Их использование для удовлетворения требований второго этапа теплозащиты зданий нецелесообразно - резко возрастает материалоемкость стен за счет увеличения их толщины, а также расход энергии на их изготовление. Это может привести к необходимости замены парка существующих металлических форм, а в ряде случаев - кранового оборудования и реконструкции транспортных средств.

При толщине 25 см сопротивление теплопередаче трехслойных панелей из легких бетонов и панелей с эффективным утеплителем и гибкими связями практически не отличается {рис 2.4). Для стен толщиной до 40 см сопротивление теплопередаче панелей с эффективным утеплителем и гибкими связями выше, чем с теплоизоляционным слоем из низкотеплопроводного легкого бетона, не более чем на 14%.

Баженов Ю.М., Король Е.А., Ерофеев В.Т., Митина Е.А., Ограждающие конструкции с использованием бетонов низкой теплопроводности, М., АСВ, 2008
