Внедрение и перспективы использования в строительной отрасли изделий на основе каркасных бетонов

В 2000 году на ОАО Завод ЖБК 1 была изготовлена партия трехслойных стеновых панелей. В основу была положена железобетонная стеновая панель с размерами в плане 1,2x6 0 м толщиной 350 мм. Изготавливались из елия в стандартных формах. Трехслойные панели как и применяемые однослойные армировались сварным пространственным каркасом. Продольная арматура выполнялась из стали класса А III, поперечная - из проволоки класса Вр-1. Продольная арматура опытных конструкции диаметром 12 мм располагалась в наружных слоях из легкого бетона. Закладные детали из отавливались из уголков с приваренными к ним анкерами из арматуры класса А III диаметром 12 мм с пластинами по концам, петли для подъема панелей - из стали класса А-I диаметром 20 мм.

Панель готовили в горизонтальном положении по следующей технологии. После установки арматурных каркасов, закладных изделий и монтажных петель в форму укладывалась свежеприготовленная цементобетонная смесь на керамзитовом заполнителе; производили вибрацию в течение 30 с, которая обеспечивала образование крайнего плотного и среднего крупнопористого слоев, на поверхность крупнопористого слоя укладывали строительный раствор толщиной 3 см с подвижностью 1-2 см, который с помощью давления внедряли в межзерновое пространство гранул легкого заполнителя. Бетонную смесь для образования нижнего и среднего слоев готовили следующего состава (%): портландцемент - 14,51; кварцевый песок - 21,76: суперпластификатор - 0,19; керамзит - 54,32, вода - 9,22. При ее приготовлении в стандартный бетоносмеситель принудительного действия сначала загружали керамзит с частью воды и перемешивали в течение 1 мин, затем - сухие компоненты (цемент, песок) и оставшуюся часть воды с суперпластификатором и перемешивали в течение 2 мин до получения однородной по цвету массы.

Для образования нижнего плотного и среднего крупнопористого слоев использовали мелкий заполнитель крупностью менее 0 63 мм. В этом случае создавались лучшие условия для расслаивания смеси и образования прочных клеевых прослоек, связывающих гранулы крупного заполнителя в крупнопористый слой. Размеры мелкого заполнителя для образования верхнего слоя принимали менее 2,5 мм, так как при этом не происходит закупоривания пористой структуры.

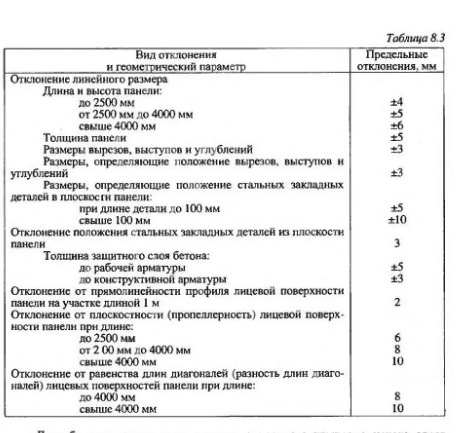

После окончания формования изделия твердели в нормальных термовлажностных условиях.

В 2000 году с применением трехслойных ограждающих конструкций по строен цех по выпуску железобетонных изделий и возведено животноводческое здание на ОАО «Агрофирма «Октябрьская». Всего смонтировано 150 панелей, опыт эксплуатации которых показал их долговечность и надежность. Министерством строительства и архитектуры РМ и Министерством сельского хозяйства и продовольствия РМ разработанные изделия рекомендованы для применения в производственных и животноводческих зданиях.

Баженов Ю.М., Король Е.А., Ерофеев В.Т., Митина Е.А., Ограждающие конструкции с использованием бетонов низкой теплопроводности, М., АСВ, 2008

на главную
