ОПТИМАЛЬНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ ГТЭЦ

Высокая тепловая экономичность теплофикационных ГТУ и умеренные значения удельных капиталовложений определяют эффективность их использования. Естественно, что на эффективность газотурбинных ТЭЦ будет оказывать влияние число часов использования установленной мощности или, другими словами, условия их размещения в суммарном графике электрической грузки ОЭЭС.

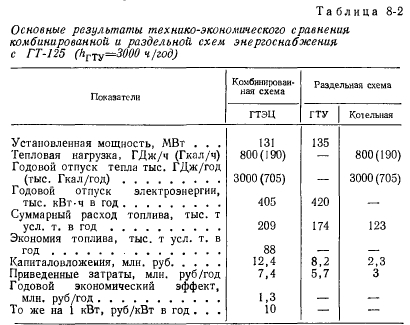

Согласно расчетам использование существующего агрегата типа ГТ-100-750-2 является экономически целесообразным в полупиковой зоне при ArTy=1500 ч/год. Для более совершенных типов ГТУ, например для установки, выполненной по простейшей схеме на начальную температуру 1050°С (типа ГТ-125), как видно из рис. 8-7, допустимо снижение до 1000 ч/год, при котором достигаемый эффект снижается примерно, в 2 раза по сравнению с максимальным значением, соответствующие полупиковому режиму использования при Агту = 3000 3500 ч/год. При выявлении областей применения ГТУ необходимо провести сравнение использования установок одинаковых типов в составе комбинированной и раздельной схем теплоэлектроснабжения. Результаты расчетов, выполненных применительно к установке типа ГТ-125, приведены в табл. 8-2.

При проведении этих расчетов за основу принималось число часов использования электрической мощности ГТУ /ггту, равное 3000 ч. Как видно из табл. 8-2, в данном случае комбинированная схема на базе ГТЭЦ оказывается эффективнее раздельной схемы—экономия приведенных затрат (АЗ) достигает 10 руб/(кВт-год). При снижении числа часов использования электрической мощности ГТУ АЗ уменьшается и составляет 7 руб/(кВт-год) при йгту=1500 ч и 4 руб/(кВт-год) при Агту = 1000 ч. Таким образом, использование ГТУ для целей тепло- и электроснабжения является экономически целесообразным в достаточно широком диапазоне изменения показателя Агту, что свидетельствует о необходимости ориентации на преимущественное применение теплофикационных ГТУ.

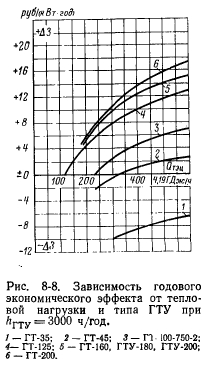

При рассмотренной схеме использования ГТУ сооружение газотурбинных ТЭЦ оказывается целесообразным в зоне относительно небольших тепловых нагрузок. Об этом свидетельствуют построения рис. 8-8, из которых следует:

1) применение ГТЭЦ с ГТУ единичной мощностью 35 и 45 МВт практически неэффективно во всем рассмотренном диапазоне изменения тепловых нагрузок;

2) комбинированная схема энергоснабжения города, при которой в качестве энергоисточника предусматривается сооружение ГТЭЦ с более совершенными типами агрегатов, оказывается экономически целесообразной при тепловой нагрузке порядка 420—840 ГДж/ч (100— 200 Гкал/ч) и выше. В настоящее время, по-видимому, возможно сооружение газотурбинных ТЭЦ практически только на базе агрегата типа ГТ-100-750-2, для которого минимальная тепловая нагрузка составляет примерно 1000 ГДж/ч (250 Гкал/ч). По мере прогресса в области газотурбостроения ее значение будет иметь тенденцию к снижению до 420 ГДж/ч (до 100 Гкал/ч). Это является следствием влияния повышения начальной температуры цикла на основные показатели газотурбинных ТЭЦ. Следует отметить, что газотурбинные ТЭЦ могут сооружаться для покрытия не только отопительно-бытовой, но и технологической тепловой нагрузки.

Хрилев Л. С., Смирнов И. А./Оптимизация систем теплофикации и централизованного теплоснабжения/Под ред. Е. Я. Соколова.— М.: Энергия, 1978.
