БЫСТРОТОКИ

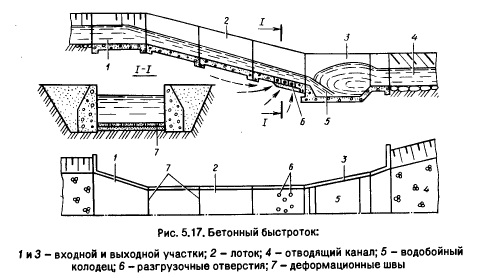

Входной участок быстротока (рис. 5.17) представляет собой переход от канала к более узкому участку сооружения - лотку-водоскату. Это в плане сужающийся конус с обратными стенками. Чтобы на подходном к быстротоку участке канала при прохождении расхода менее расчетного ослабить влияние кривой спада, приводящее к местному увеличению скоростей в канале и размыву его дна, если оно не закреплено, входную часть выполняют в виде щелевого или гребенчатого водослива. Длина входного участка зависит от условий его сопряжения с подводящим каналом, она может быть принята в первом приближении (2...3) Н, где Н - глубина в канале.

Форма поперечного сечения быстротока может быть прямоугольной или трапецеидальной (реже). В прямоугольном лотке гидравлические характеристики потока стабильнее. При проектировании быстротока предусматривают меры, предотвращающие образование в нем катящихся волн [11].

В плане быстроток делают прямолинейным, а при необходимости и с поворотами. На повороте дно выполняют с поперечным уклоном, а лоток разделяют продольными стенками для улучшения условий протекания. Плита и боковые стенки лотка могут отделяться друг от друга швами или представлять единую секцию докового типа длиной 6...20 м в зависимости от температурных условий района строительства. Швы герметизируют профилированной резиной, металлическими пластинами, просмоленными досками, полимерными профилями. Лоток можно оснащать застенным дренажем, снимающим фильтрационное давление на дно.

Выходной участок - это наиболее ответственная часть быстротока, здесь гасится основная часть кинетической энергии потока. На нем обычно располагают водобойный колодец и рисберму. На водобойной плите можно размещать различные гасители энергии и растекатели потока, предотвращающие образование сбойных течений. Рисберму выполняют из каменной наброски или в виде плиты с отверстиями для выхода фильтрационного потока.

Ширину бетонных быстротоков со средними расходами принимают такой, чтобы удельный расход на водоскате был порядка 10 м3/(с-м).

Гидравлические расчеты быстротоков, его частей и расчеты прочности приведены в работе [11].

Особенности проектирования и строительства гидротехнических сооружений в условиях жаркого климата/Н. П. Розанов, И. С. Румянцев, С. Н. Корюкин и др.; Под ред. Н. П. Розанова. - М.: Колос, 1993. - 303 с.
