ОТКРЫТЫЕ БЕРЕГОВЫЕ ТРАНШЕЙНЫЕ ВОДОСБРОСЫ

Траншейные водосбросы в странах с жарким климатом устраивают обычно в тех случаях, когда гидроузел возводят в узком каньоне с крутыми бортами. Береговой водосброс с фронтальным входом в этих условиях осуществить трудно из-за необходимости выполнения глубо-ких и весьма больших по объему выемок горной породы.

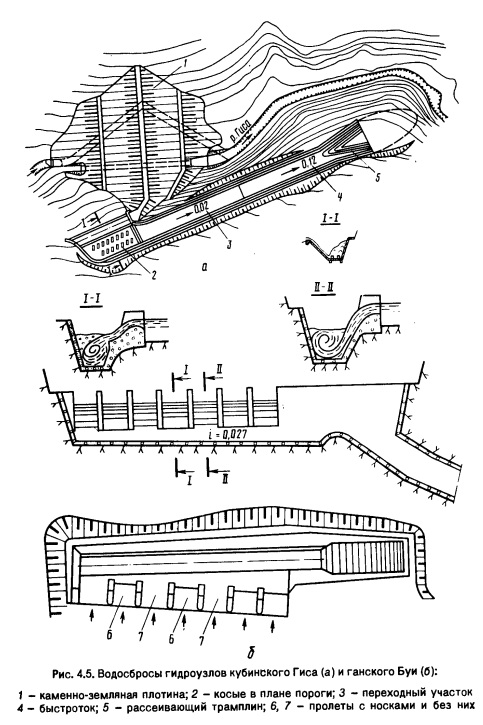

Примерами строительства достаточно крупных траншейных водосбросов могут служить кубинские гидроузлы: Алакранец - 2400 м3/с, Хилберт (Дос Пальмас) - 1850 м3/с, Сабанилья - 2000 м3/с, Гиса - 1200м3/с (рис. 4.5, а). Один из крупнейших гидроузлов с траншейным водосбросом - американский гидроузел Гувер (Боулдер) с бетонной плотиной. Он имеет два траншейных водосброса на суммарный расход 5663 м3/с. Характерные особенности этого гидроузла - значительный напор (222 м) и выполнение проточной части в виде наклонного туннеля.

Основная проблема создания благоприятных гидравлических условий работы траншейных водосбросов - правильное назначение размеров и очертаний траншеи. Так, на водосбросе гидроузла Гиса для обеспечения эффективного гашения избыточной энергии потока, эвакуации расходов и улучшения условий протекания потока в пределах траншеи устроены косые спаренные донные пороги и специально подобраны очертания левосторонней стенки, сопрягающей траншею с быстротоком. Для этих целей применяют также удлиненные криволинейные в плане бычки или чередующиеся через один пролет носки. Последнее решение специально разработано для траншейного водосброса гидроузла Буи в Гане (рис. 4.5, б). Оно позволило, как и в случае с гидроузлом Гисой, уменьшить циркуляцию потока в траншее и улучшить условия течения в ее пределах. На ряде кубинских гидроузлов также применяли специальные гасители, устанавливаемые на стенке траншеи, противоположной водосливу. В проектной практике применяют также различную форму траншей в плане.

Особенности проектирования и строительства гидротехнических сооружений в условиях жаркого климата/Н. П. Розанов, И. С. Румянцев, С. Н. Корюкин и др.; Под ред. Н. П. Розанова. - М.: Колос, 1993. - 303 с.
