ОТКРЫТЫЕ РЕГУЛЯТОРЫ
Открытые регуляторы представляют собой часть русла канала прямоугольной формы, ограниченную флютбетом и боковыми стенками и снабженную затворами. Они могут быть с мостом-переездом или без него. Примеры типовых регуляторов представлены на рисунке 5.2.
Открытые регуляторы можно применять при орошении в качестве водозаборных сооружений, перегораживающих (подпорных) регуляторов-вододелителей, водовыпусков в каналы младшего порядка. Их используют также в каналах, когда в потоке имеются плавающие тела и мусор.
Входная часть (верхний участок) открытого регулятора может быть в виде обратной стенки, ныряющей стенки, косой плоскости, обратной стенки с сужением.

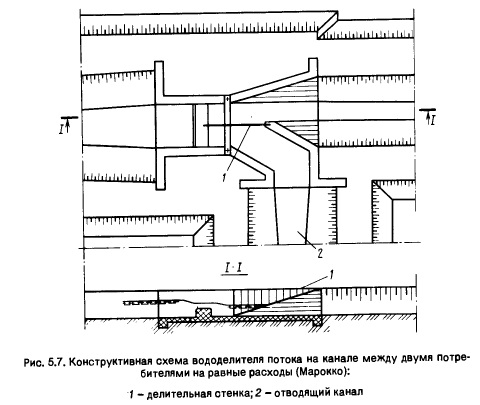

При распределении воды по нескольким каналам делают узлы регуляторов, в которых одно перегораживающее сооружение обслуживает несколько водовыпусков, расположенных в узле (рис. 5.3). Однако может быть и другая схема расположения сооружений, когда одно перегораживающее сооружение обслуживает несколько водовыпусков, размещенных перед ним по длине канала. Крупные сооружения проектируют, как правило, многопролетными, обычно коробчатыми (доковый тип) без разрезки по флютбету.

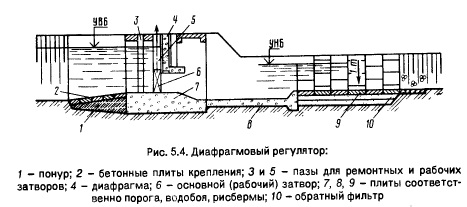

При значительных колебаниях расходов и уровней воды перед сооружением на входе открытого регулятора устанавливают железобетонную диафрагму (забральную стенку), что позволяет существенно уменьшить высоту затворов, упростить их конструкцию и облегчить маневрирование ими. Такие регуляторы называют диафрагмовыми (рис. 5.4) и применяют в водозаборных сооружениях, в каналах, располагаемых в глубоких выемках при малых уровнях нижнего бьефа.
В качестве водоподпорного сооружения на хозяйственном или межхозяйственном оросительном канале с расходом от 0,2 до 0,85 м3/с можно использовать открытый однопролетный регулятор. Его отверстие перекрывается металлическим затвором с ручным приводом.
Расчет пропускной способности открытого регулятора проводится как для водослива с широким порогом.
При работе двухпролетного регулятора одним отверстием картина истечения более сложная. Расчет и конструирование таких водобойных частей при сбойном течении можно найти в работе [13].

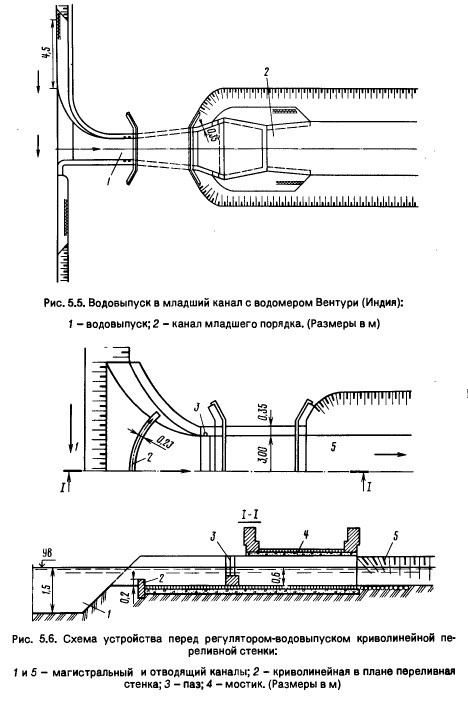

В практике мелиоративного строительства применяют водовыпуски из магистральных каналов в каналы межхозяйственные, и особенно водовыпуски в хозяйственные каналы или лотки. Их входные участки оборудуют водомерами. Так, в Индии распространены водомеры Вентури (рис. 5.5). Иногда здесь вместо водомера Вентури на входе в младший канал устанавливают для тех же целей прямоугольный лоток.
При отводе воды в младший канал необходимо предотвращать поступление донных наносов, ухудшающих работу всей оросительной сети. С этой целью отметки порога регулятора-водовыпуска делают выше отметок дна главного канала (рис. 5.6)._ Однако с течением времени вследствие отложения наносов дно главного канала постепенно поднимется, и наступит такой момент, когда донные наносы начнут беспрепятственно поступать в регулятор-водовыпуск. В связи с этим проводят и другие мероприятия, предотвращающие поступление донных наносов в боковые отводы канала: устраивают системы донных струенаправляющих стенок в канале перед регулятором-водовыпуском, отклоняющих донные токи, содержащие наносы, к противоположному водозабору берегу; возводят короткую криволинейную шпору в сочетании со струенаправляющими донными стенками; устраивают донную промывную галерею высотой 0,5 м перед регулятором-водовыпуском в сочетании с криволинейной шпорой; устанавливают криволинейные в плане щиты, направляющие поверхностные токи к отверстиям регулято-ра; устраивают донную наносоперехватывающую галерею в пороге водозаборного устройства; используют криволинейный в плане порог- тонкую стенку переменной высоты перед входом в аванкамеру водо- выпуска (см. рис. 5.6); применяют метод искусственной поперечной циркуляции, предотвращающий поступление донных наносов в боковой регулятор-водовыпуск; перед входом в регулятор располагают плавучую струенаправляющую систему, отклоняющую донные токи с донными наносами к противоположному от регулятора берегу.
