ПРОТИВОФИЛЬТРАЦИОННЫЕ ЭЛЕМЕНТЫ В ОСНОВАНИИ

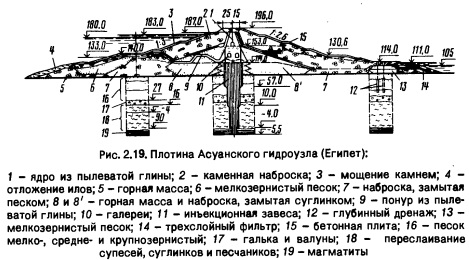

Инъекционные завесы. Их широко применяют при возведении плотин на аллювиальных отложениях. Вместо глубокого зуба, устройство которого связано с большими выемками и интенсивным водопониже- нием, выполняют инъекционные завесы из цементных, глинисто-цементных, глинисто-силикатных, силикатных и других растворов. Скважины-завесы диаметром 10...15 см бурят на полную глубину, в них вставляют звенья труб, через которые в грунт нагнетают раствор под давлением до 6...8 МПа в нижних ярусах и 0,5 1 МПа под подошвой плотины. Завесы в нескальных основаниях - многорядные; в верхних ярусах 10...15 рядов, в нижних 1...2. Иньектирование осуществляют под пригрузкой с поверхности (грунт, бетонная плита) или из потерн, так как иначе возможны подъем основания и выход раствора на поверхность. Глубина завес может быть значительной - на плотине Дурлассботен (Австралия) 70 м, Асуанской (Египет, проект Гидропроекта, рис. 2.19)зав = 170 м.

Шаг между скважинами 2...5 м; допускаемые градиенты напора 2...5. Возможность инъекции в грунт проверяют приближенно критерием D10/dg5 > 8, где О10 - размер частиц грунта, мельче которых в его составе содержится 10 % по массе; d95 - размер твердых частиц в растворе, мельче которых в его составе содержится 95 % по массе. (Инъектиро- вать можно грунты с коэффициентом фильтрации 0,1 ...500 м/сут и более (супеси-галечники).

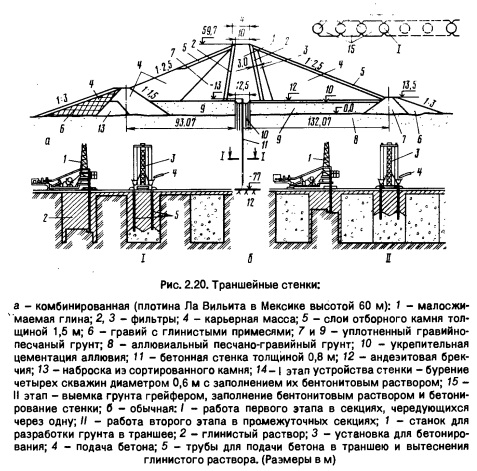

Траншейные стенки. Их выполняют методом стена в грунте (рис. 2.20). Он заключается в устройстве траншеи с помощью экскаваторов (драглайн, прямая лопата, многоковшовый), специальных грейферов и скреперов или специальными установками. Вертикальные откосы траншеи удерживают бентонитовой суспензией, состоящей из порошка бентонитовой глины и воды (1:4), с плотностью до 1,4 г/см3. Траншеи заполняют (вытесняя бентонит) бетоном, песчано-цементными, глинисто-цементными растворами или грунтовыми смесями из материалов выемки, карьерных грунтов или бентонитовой суспензии. В жарком климате траншейные завесы устроены в следующих странах: США, Калифорния (гидроузлы Ванапум и Мак-Нери на Колумбия), Мексика (плотина Тортолас) и др. Обычно глубина завес 20...50 м, а на плотине Сескьюле на реке Богота (Колумбия) она достигает 78 м, на плотине Ла Вильита (Мексика) - 90 м.

Толщина бетонных, песчано-цементных и глинисто-цементных завес 0,5...0,7 м, из грунтовых смесей - 0.5...4 м. Их достоинства: малая толщина (то есть небольшой объем); технологичность; малое число швов или их отсутствие.

Буробетонные завесы. Они состоят из подсекающих друг друга (или примыкающих) набивных свай диаметром 0.6...1 м. Глубина завесы может достигать 131 м.

Особенности проектирования и строительства гидротехнических сооружений в условиях жаркого климата/Н. П. Розанов, И. С. Румянцев, С. Н. Корюкин и др.; Под ред. Н. П. Розанова. - М.: Колос, 1993. - 303 с.
