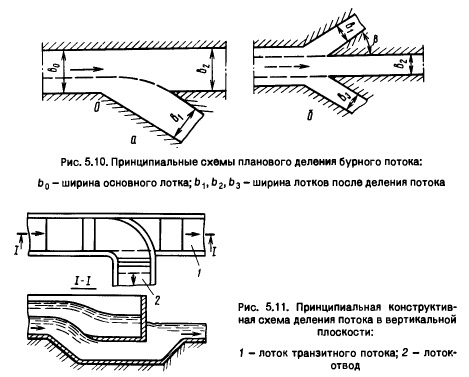

ТРУБЧАТЫЕ РЕГУЛЯТОРЫ

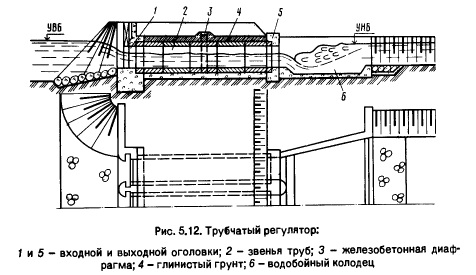

Они представляют собой конструкцию, состоящую из трех участков: верхового сопрягающего, включающего в себя понур, входной оголовок, оборудованный плоским или коробчатым затвором с ручным или механическим подъемником с электроприводом (рис. 5.12); среднего, в состав которого входят одна или несколько железобетонных труб, засыпанных грунтом, и дорога поверху; низового, сопрягающего регулятор с каналом, в его состав входят выходной оголовок, водобойная часть, гасители и рисберма. Иногда водобой может быть без гасителей.

Верховой и низовой участки имеют почти одинаковые конструкции, отличающиеся лишь тем, что один из них (чаще это верховой) оснащается затвором с подъемником.

Трубы используют круглые, диаметром до 1,4...1,6м или прямоугольные в многоочковых регуляторах, размерами 1,5х2,0...2,0х2,5 м. При больших поперечных размерах принимают конструкции коробчатого докового типа, то есть жесткую конструкцию, в которой в единое целое соединены донная плита (флютбет), устои, быки, пролетное строение.

Трубы могут быть безнапорными и напорными, их гидравлические расчеты приведены в работе [13]. При напорных трубах следует предусматривать мероприятия, исключающие или смягчающие неблагоприятные переходные режимы в трубе (от безнапорного к напорному и обратно).

Основной тип крепления нижнего бьефа - устройство в конце водобойной части щелевой водобойной стенки, обеспечивающей и гашение энергии гидравлического прыжка, и промывку наносов из нижнего бьефа, и опорожнение нижнего бьефа при отключении регулятора. В необлицованных каналах в конце рисбермы может быть зуб, а в облицованных - рисберма, переходящая в облицовку. В многопролетных регуляторах при несимметричном выпуске воды проблема борьбы со сбойным течением решается на основе данных исследований [13].

Сооружения на мелиоративной сети чувствительны к деформациям, связанным с просадками и набуханием лёссовых грунтов. Поэтому на сильнопросадочных грунтах или проводят повторный монтаж сборных сооружений для постоянной эксплуатации после завершения просадок и связанных с ними деформаций, или возводят на период замачивания временные инвентарные сооружения.

С целью локализации или ликвидации неплотностей грунта с бетоном при просадочных деформациях, уменьшения контактного размыва в процессе фильтрации предусматривается A0CTat04H0 развитый противофильтрационный контур сооружения.

Трубчатые регуляторы могут выполнять функции не только подпорных регуляторов, но и регуляторов-водовыпусков, обеспечивающих подачу воды из канала в канал меньшего порядка, например из межхо- зяйственного распределителя в хозяйственный отвод.

Трубчатый регулятор-водовыпуск в канал в конце трубы имеет водобойный колодец из сборных элементов типа ящика длиной 1,2 м (рис. 5.13). Пропускная способность трубы 0,3...0,9 м3/с. Напор при максимальной пропускной способности составляет 0,3 м. Глубина потока в подводящем канале 1,25 1,50 м. Входное отверстие перекрыто плоским затвором с ручным винтовым подъемником.

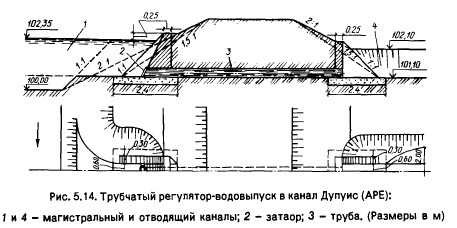

Трубчатый регулятор-водовыпуск канала Дупуис (АРЕ, рис. 5.14) представляет собой железобетонную трубу диаметром 0,6 м, перекрываемую металлическим затвором, заделанную в верховой и низовой оголовки, сочетающие в себе портальную стенку с двумя ныряющими. Пропускная способность этого сооружения 0,44 м3/с. Скорость в трубе 1,55 м/с. Разработано восемь разновидностей регуляторов-водовыпус- ков данного типа с диаметром 0.3...1,0 м и пропускной способностью 0,10...1,29 м3/с.

При указанной скорости потока в трубе в необлицованных каналах может произойти размыв, так как допускаемая скорость существенно меньше. Поэтому длина облицованного участка русла на подходе к трубе и за трубой должна быть больше, чем показано на рисунке. Это относится и к другим типоразмерам рассматриваемой конструкции, где скорость в трубе регулятора составляет 1,36...1,64 м/с.

Особенности проектирования и строительства гидротехнических сооружений в условиях жаркого климата/Н. П. Розанов, И. С. Румянцев, С. Н. Корюкин и др.; Под ред. Н. П. Розанова. - М.: Колос, 1993. - 303 с.
