ВОДОДЕЛИТЕЛИ
Вододелители на малых каналах бывают пропорциональные с фиксированным положением стенки деления или с перемещаемой в плане разделяющей стенкой.
У первого на участке деления трапецеидальное или другое сечение канала переходит в бетонный (железобетонный) лоток прямоугольного поперечного сечения. В лотке посредине, если расход делится пополам, имеется вертикальная стенка (рис. 5.7). Водослив, расположенный перед ней, равномерно распределяет расход потока по лотку вододелителя. Такие вододелители могут делить поток и в других пропорциях (2:1; 3:1).
Делительные стенки, расположенные непосредственно на водосливе, установленном в лотке, могут делить поток на 3...4 отвода.
Особые условия возникают при делении потока в каналах (или лотках) с бурным режимом потока. Каналы и лотки с большими уклонами встречаются в горных и предгорных районах. Малые глубины наполнения в сочетании с большими скоростями предъявляют особые требования к разработке конструкций для деления потока. Основной принцип конструирования сооружений при делении бурных потоков - минимальное нарушение структуры потока в старшем канале при подаче воды в канал младшего порядка.
Для этих целей используют вертикальные или плановые делители, делящие поток соответственно в вертикальной и горизонтальной плоскостях.

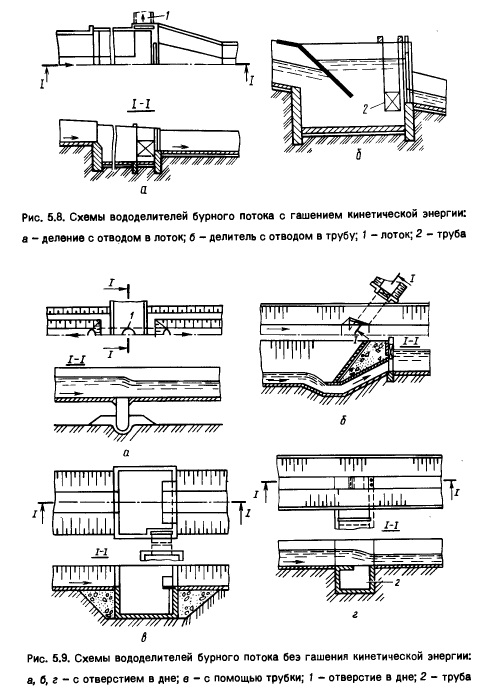

Вертикальные вододелители бывают: гашением кинетической энергии потока, когда бурный поток в водобойном колодце с перегораживающим сооружением преобразуется в спокойный; затем вода подается из водобойного колодца через водовыпуск в канал младшего порядка, а через отверстия перегораживающего сооружения пропускается далее транзитный расход (рис. 5.8); без гашения кинетической энергии потока, когда вода в канал младшего порядка подается или с помощью сифона (трубки), или через щель в дне (рис. 5.9).
Принципиальные схемы планового деления бурных потоков (рис. 5.10) определяются условиями сопряжения отводимого и транзитного потоков. Параметры их принимают на основе гидравлических исследований и специальных расчетов. Пример одного из делителей с делением потока в вертикальной плоскости представлен на рисунке 5.11.
