ДОБАВОЧНЫЕ ТЕПЛОПОТЕРИ

Потери тепла, подсчитанные по формуле (11.13), принято называть основными в отличие от дополнительных потерь, не учитываемых этой формулой, но оказывающих существенное влияние на внутреннюю температуру помещений. Эти дополнительные расходы тепла принято учитывать путем так называемых добавок в процентах к основным теплопотерям (см. СНиП-П.Г. 7-62). Рассмотрим основные виды тепловых добавок.

1. На ориентацию ограждений (вертикальных и наклонных) по отношению к странам света (рис. III.3) для зданий любого назначения.

2. На обдувание ограждения ветром. Если расчетная зимняя скорость ветра не превышает 5 м/сек, то добавка на обдувание принимается в размере 6% теплопотерь для ограждений, защищенных от ветра, и 10% — для незащищенных. Ограждение считается защищенным, если расстояние по высоте от верха ограждения до верха защищающего его противоположного здания больше Vs расстояния между ними.


3. На высоту помещения. При высоте помещения общественных зданий более 4 м величина теплопотерь через все ограждения увеличивается на 2% на каждый метр высоты сверх 4 м, но не более 15%. Эта добавка не распространяется на лестничные клетки. В производственных помещениях, где температуры воздуха под перекрытием и в рабочей зоне могут отличаться одна от другой в чем в помещениях общественных зданий, добавочная потеря тепла определяется расчетом с учетом распределения температуры по высоте.

4. На продуваемость помещения. Добавляется 5% к потерям тепла через вертикальные ограждения.

5. На подогрев холодного воздуха, врывающегося в здание через наружные двери при их открывании. Принимаются следующие величины добавок: в общественных зданиях при отсутствии в наружных дверях воздушных завес и прохождении через двери за 1 ч 500— 600 человек — 400—500% от основных потерь тепла через эти двери; в многоэтажных зданиях любого назначения при двойных дверях без тамбура между ними — 100%, при двойных, но с тамбуром — 80% и при одинарной двери без тамбура — 65%.

6. На инфильтрацию наружного воздуха. В жилых, общественных и вспомогательных 3—8-зтажных зданиях с двойным остеклением и при отсутствии приточной вентиляции эта добавка учитывается в размере от 5 до 20% основных теплопотерь в зависимости от этажности здания и рассчитываемого этажа (СНиП 11-Г. 7-62, табл. 8).

Следует знать, что в общественных и производственных помещениях с большим количеством окон и фонарей потери тепла в результате инфильтрации воздуха могут достигать значительных размеров— до 40—50% и более основных теплопотерь.

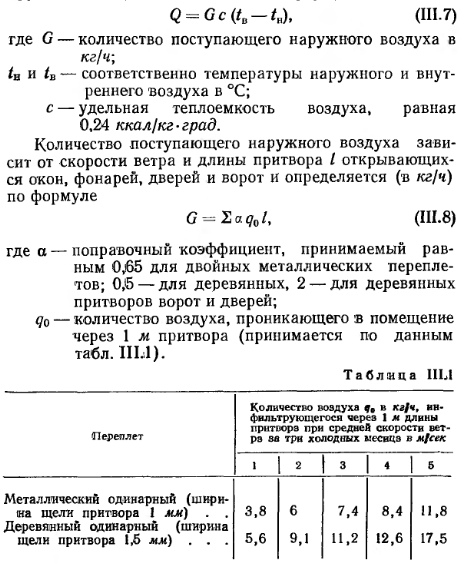

Учитывая такие большие затраты тепла при расчете теплопотерь производственных и общественных помещений, расход тепла в ккал/ч на нагревание инфильтрующего воздуха подсчитывают по формуле

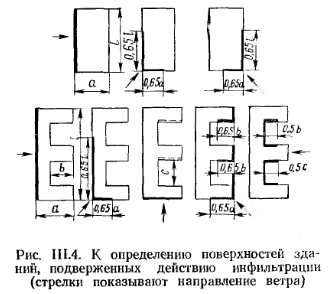

При определении длины притворов для подсчета инфильтрации воздуха рекомендуется притворы открывающихся створок фонарей, не защищенных от задувания ветром, учитывать только с одной стороны фонаря. Инфильтрацию воздуха через притворы открывающихся створок окон, дверей и ворот в зависимости от направления ветра следует учитывать для частей зданий, обведенных на рис. II 1.4 жирными линиями. При размере b (см. рис. III.4), большем пяти высот здания, инфильтрацию через притворы учитывают также для частей здания, обведенных пунктиром.


Если здание не разделено перегородками на отдельные помещения, то определяют количество инфильтрующего воздуха при различных направлениях ветра и выбирают наибольшее из них значение; если же здание разбито на отдельные помещения, то для каждого из них инфильтрацию воздуха через притворы учитывают отдельно. Инфильтрацию воздуха не учитывают вовсе, если щели притворов незадуваемых фонарей защищены панелями, парапетами или соседними фонарями (в многопролетных цехах), через щели дверей и ворот при наличии тамбуров и когда притворы окон и фонарей имеют уплотнения (резиновые прокладки и т. п.).

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
