НАГРЕВАТЕЛЬНЫЕ ЭЛЕКТРОПРИБОРЫ

Принцип действия электрических нагревательных приборов основан на законе Джоуля—Ленца. Согласно этому закону электрический ток, проходящий по проводнику, преодолевает сопротивление последнего, вследствие чего напряжение тока понижается и часть электроэнергии переходит в тепло. Нагревательные приборы, основанные на использовании перехода сопротивления проводников в тепло, называются реостатными.

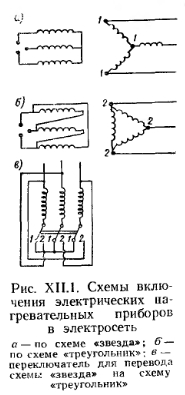

Теплоотдачу электрических нагревательных приборов можно регулировать путем изменения схемы их включения. При переменном трехфазном токе электроприборы включаются в сеть по схемам «звезда» (рис. XII.1, а) или «треугольник» (рис. XII.1,6).

При переключении прибора со «звезды» на «треугольник» его теплоотдача увеличивается в 3 раза. Такое регулирование теплоотдачи нагревательными приборами возможно лишь при наличии специального переключателя (рис. XII.1,в). В этом переключателе контакты 1-1-1 служат для соединения по схеме «звезда», а контакты 2-2-2 — по схеме «треугольник».

Регулировать теплоотдачу электронагревательных приборов можно также путем разделения греющих спиралей на несколько групп, включая большее или меньшее количество действующих спиралей.

Конструктивное оформление электрических нагревательных приборов может бьпь самым различным.

На рис. XII.2,а показан наиболее распространенный тип электронагревательного прибора. Он состоит из предохранительного сетчатого кожуха, внутри которого натянуты проволочные спирали. Сбоку находится переключатель, позволяющий включать большее или меньшее число спиралей и тем самым регулировать теплоотдачу прибора. Под переключателем помещается коробка для присоединения проводов.

К электронагревательным приборам, хорошо удовлетворяющим гигиеническим требованиям, можно отнести так называемый электрофор (рис. XII.2,6). По внешнему виду он напоминает радиатор водяной и паровой систем отопления.

Каждый элемент прибора представляет собой эллиптическую трубу с двойными стенками, открытую с обеих сторон. Снаружи и изнутри трубы омываются воздухом, а потому прибор имеет сравнительно развитую поверхность нагрева. В пространство между двойными стенками трубы заложена изоляция, в которой помещен греющий проводник прибора. Пространство заполнено разреженным азотом, способствующим удлинению срока службы проводника. Преимущество такого прибора состоит в том, что при развитой поверхности нагрева он имеет к тому же сравнительно низкую температуру и доступен для очистки от пыли.

Электронагревательные приборы, приведенные на рис. XI 1.2, а « б, отдают тепло в основном путем конвекции. На рис. XII. 2, в показан прибор (рефлектор), который передает тепло в основном лучеиспусканием. Он состоит из керамического конуса с желобками, в которых проложены греющие спирали сопротивления, рассчитанные на накал до красного каления. Конус расположен в металлическом зеркале-отражателе, посылающем в окружающий его воздух поток тепловых лучей. Зеркало (отражатель) закрыто сеткой, защищающей от ожогов, и соединено с тяжелой металлической подставкой шарниром, позволяющим поворачивать отражатель в нужном направлении.


В последнее время промышленность стала выпускать электрические нагревательные приборы радиаторного типа (рис. XII. 3). предназначаемые для дополнительного обогрева помещений жилых и общественных зданий. Нагревательный прибор (электрорадиатор) состоит из стального корпуса, трубчатого электронагревателя, терморегулятора и несъемного соединительного шнура со штепсельной вилкой. Стальной герметично сваренный корпус заполнен трансформаторным маслом, а снаружи покрыт термостойкой краской.

В отдельных случаях для электрического отопления стали применяться электронагревательные листовые (панельные) приборы из токопроводящей резины. Такой прибор (панель) имеет толщину 3, длину 2 и ширину 0,5—0,7 м и состоит из четырех слоев: двух средних — токопроводящих и двух наружных — токоизолирующих.

Между токопроводящими слоями по всей длине листа (по его краям) прокладывают электроды из полос медной сетки или из тонких латунных лент. Объединенные концы электродов, выводимые за край листовой панели, служат для присоединения приборов к электрической сети. Максимальная температура прибора не превышает 40°С, теплоотдача составляет 200— 250 ккал[м2-ч, а коэффициент теплопередачи равен 10 ккал!м2-ч-град.

Резиновые панели, располагаемые у наружных стен, должны иметь теплоизоляцию с примыкающей к стене стороны.

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
