КАЛОРИФЕРЫ

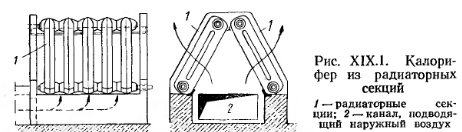

Калориферы для подогрева сравнительно небольших объемов воздуха при небольших гидравлических сопротивлениях могут выполняться в виде радиаторных секций (рис. XIX. 1) или гладких стальных труб, сваренных в коллекторные коробки (рис. XIX.2). Эти калориферы используются в системах вентиляции с естественным побуждением: в приточных системах — для подогрева наружного воздуха и в вытяжных системах — в качестве тепловых побудителей (с целью усиления вытяжки воздуха из помещений). Теплоносителем в этих калориферах может быть пар или горячая вода от системы центрального отопления.



Основным недостатком указанных калориферов являются их большие габаритные размеры при сравнительно небольших поверхностях нагрева.

Наибольшее распространение в практике получили стальные пластинчатые и спирально-навивные калориферы, имеющие при малых габаритных размерах большую поверхность нагрева и высокую производительность.

Коэффициент теплопередачи навивных калориферов несколько выше, чем пластинчатых, но в то же время первые создают повышенное сопротивление движению воздуха.

Пластинчатые калориферы (рис. XIX.3) состоят из стальных трубок, на которые для увеличения поверхности нагрева насажены стальные пластины толщиной 0,5 мм «а расстоянии 4 мм одна от другой. В спиральнонавивных калориферах (рис. XIX.4) на трубки взамен пластин навивается стальная лента толщиной 0,5 и шириной 10 мм.

Концы трубок у этих калориферов (пластинчатых и спирально-навивных) ввальцованы в трубные металлические решетки, связанные с распределительными коробками, которые имеют патрубки для входа и выхода теплоносителя.


Для лучшего контакта пластин или стальной ленты с трубками и в делях предохранения от коррозии эти калориферы оцинкованы.

Схемы присоединения теплоносителя к калориферам.

Как пластинчатые, так и навивные калориферы подразделяются по движению теплоносителя на одноходовые и многоходовые.

В одноходовых калориферах теплоноситель движется по трубкам параллельно, а в многоходовых — последовательно из трубки в трубку.

В многоходовых калориферах в качестве теплоносителя лучше использовать не пар, а горячую воду, так как при обогреве паром в местах поворота трубок могут возникнуть гидравлические удары. В одноходовых калориферах в качестве теплоносителя применяют и пар, и горячую воду.

По отношению к проходящему через калориферы воздуху они могут устанавливаться параллельно или последовательно (рис. IX.5).

При нагревании больших объемов воздуха и небольшом перепаде температур наружного и нагреваемого воздуха лучше принимать параллельную установку. При большом перепаде указанных температур калориферы следует устанавливать последовательно, хотя при этом гидравлическое сопротивление по воздуху больше, чем при параллельной установке калориферов.

Промышленность выпускает следующие типы калориферов: пластинчатые одноходовые (КФС и КФБ) и многоходовые (КМС и КМБ) с круглым сечением трубок; пластинчатые одноходовые и многоходовые с овальным сечением трубок; спирально-навивные (сребренные) одноходовые КФСО и КФБО.

Многоходовые калориферы КМС и КМБ с последовательным движением теплоносителя по трубкам имеют коэффициент теплопередачи больший, чем у одноходовых. В этих калориферах в качестве теплоносителя применяется горячая вода, а потому они могут устанавливаться горизонтально и вертикально.

Технико-экономическими показателями калорифера являются коэффициенты их теплопередачи, гидравлическое сопротивление движению через них воздуха и расход металла, приходящийся на 1 м2 поверхности нагрева. Характеристики пластинчатых и навивных калориферов приведены в приложениях 20—23.
