КЛАССИФИКАЦИЯ СИСТЕМ ВЕНТИЛЯЦИИ

В соответствии с назначением системы вентиляции могут быть вытяжными и приточными.

Вытяжная система вентиляции служит для удаления загрязненного воздуха из помещений в атмосферу, а приточная предназначается для подачи в помещения чистого воздуха взамен удаленного. Иногда устраивают только лишь вытяжную систему вентиляции (например, из уборных, ванных и курительных комнат). В этом случае удаляемый воздух возмещается из соседних помещений и через неплотности ограждений, окон, дверей и др.

По способу перемещения воздуха различают естественную и механическую системы вентиляции.

Движение воздуха в системе естественной вентиляции (иногда ее называют гравитационной) происходит вследствие разности удельных весов холодного наружного и теплого внутреннего воздуха без затраты электрической энергии. При механической системе вентиляции воздух перемещается вентиляторами, использующими электрическую энергию. Вентиляционные устройства, оборудованные вентиляторами, калориферами и электромоторами, а также очистными или увлажнительными приспособлениями, носят название вентиляционных установок.

Радиус действия системы вентиляции с механическим побуждением определяется технико-экономическим подсчетом, в зависимости от мощности вентилятора, и принимается в пределах 30—50 м. Радиус действия естественной вентиляции не превышает 8 м.

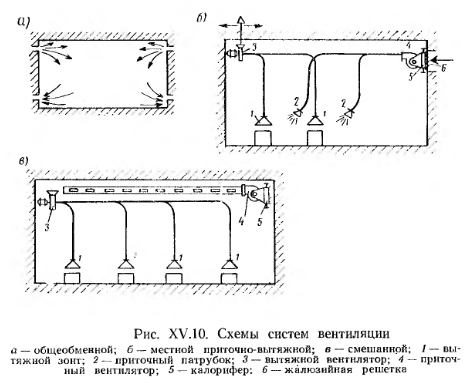

Вентиляционные системы (рис. XV. 10) могут быть общеобменными, местными и смешанными (комбинированными).

Общеобменная приточно-вытяжная система позволяет вентилировать все помещение. Она применяется в тех случаях, когда в помещении выделяются небольшие избытки тепла и влаги, немного газов и пыли и когда они образуются единовременно во многих местах. В общественных зданиях, как правило, устраивается общеобменная система вентиляции.

Местная система вентиляции может быть вытяжной и приточной. Местная вытяжная система вентиляции удаляет загрязненный воздух непосредственно из мест образования вредных выделений. Ее устраивают в виде вытяжных шкафов, зонтов, всевозможных бортовых отсосов и отсосов из укрытий оборудования (станков, печей). Местная приточная система вентиляции осуществляется, как правило, с механическим побуждением. Воздух через приточные отверстия, насадки и патрубки на воздуховодах поступает в отдельные зоны помещений,и непосредственно к рабочим местам.

В частности, летом в горячих цехах воздух организованно подается к рабочим местам, расположенным в зоне интенсивного облучения от нагретого оборудования и изделий, в виде воздушного душа. Воздушный душ — это сосредоточенная струя воздуха, охлаждающее действие которой основано на разности температур тела человека и потока воздуха, а также на повышенной скорости обтекающей струи.


Приток воздуха в системе местной приточной вентиляции может осуществляться и в виде воздушных завес, устраиваемых в зимнее время для защиты от холодного воздуха, врывающегося через открываемые ворота производственных цехов или через наружные двери в вестибюлях общественно-административных зданий.

В производственных помещениях чаще всего применяется смешанная система вентиляции, т. е. одновременно используются общеобменная и местная системы. Так, в большинстве горячих цехов в летнее время основной является общеобменная вентиляция. В этих цехах общеобменная вентиляция дополняется местной вытяжной вентиляцией (отсосами от оборудования, которое выделяет большое количество тепла и продуктов горения, и местной приточной вентиляцией в виде воздушных душей).

Системы вентиляции, автоматически поддерживающие в помещениях постоянные метеорологические условия (температуру, влажность, а в некоторых случаях и скорость воздуха), называются системами вентиляции с кондиционированием воздуха. Такие вентиляционные установки часто бывают приточно-вытяжными с частичным возвратом (рециркуляцией) извлеченного из помещения воздуха.

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
