КОМПЕНСАТОРЫ

В некоторых насосных системах отопления (например, в отопительных системах производственных помещений) вода может иметь температуру выше 95°С и даже 130—150°С.

При таких температурах длина трубопроводов значительно увеличивается — примерно на 1,5—2 мм на каждый метр. Более точно величину удлинения в см определяют по формуле


В ряде случаев такое удлинение может привести к повреждению трубопровода (разрывам в соединениях, искривлению и др.). Для восприятия этих удлинений служат компенсаторы, которые устанавливают на прямых участках большой протяженности.

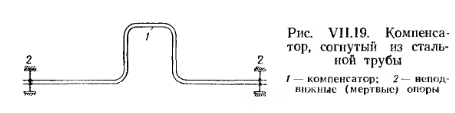

Компенсаторы бывают П-образного вида, согнутыми из труб (рис. VII.19) и сальниковыми (рис. VII.20)

Их устанавливают между двумя «мертвыми» точками, т. е. между двумя опорами, неподвижно закрепляющими трубопровод.


Наибольшее распространение получили П-образные компенсаторы, надежные в работе и не требующие ухода. Чтобы избежать скопления воздуха в этих компенсаторах, их устанавливают в горизонтальной плоскости, параллельно оси трубопровода.

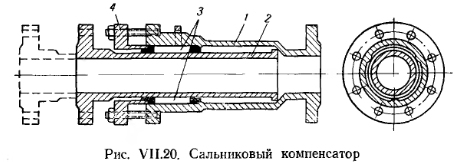

Сальниковый компенсатор (рис. VII. 20) состоит из корпуса 1, в котором перемещается стакан 2. Для устранения утечки воды между стенками корпуса и стакана служит сальниковая набивка 3, которая поджимается грундбуксой 4. При удлинении трубопровода стакан вдвигается в корпус, а при охлаждении трубопровода — выдвигается. По сравнению с П-образными сальниковые компенсаторы занимают мало места, но требуют ухода, так как в процессе эксплуатации их приходится подтягивать и периодически заменять сальниковые набивки. Компенсирующая способность сальниковых компенсаторов— от 100 до 200 мм. Их устанавливают, как правило, в стесненных местах на трубах диаметром от 100 мм и выше.

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
