КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ МЕХАНИЧЕСКОЙ СИСТЕМЫ ВЕНТИЛЯЦИИ
Каналы (воздуховоды). Рассмотренные в § 74 каналы естественной вентиляции (их конструктивное оформление и предъявляемые к ним требования) находят применение и для механической вентиляции общественных зданий.
В производственных зданиях, где обычно устраивают механическую систему вентиляции, в большинстве случаев применяют воздуховоды круглого сечения из листовой кровельной стали. Во избежание коррозии их часто изготовляют из оцинкованной листовой стали, а внутреннюю поверхность воздуховодов из черной листовой стали покрывают кислотоупорными лаками. В отдельных случаях воздуховоды изготовляют из винипласта.

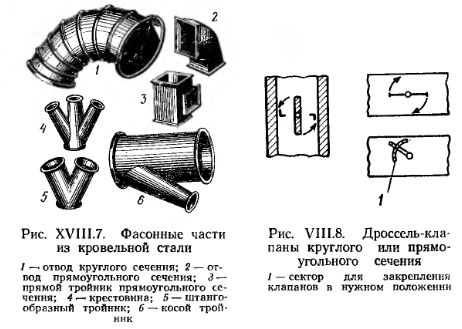

Воздуховоды из листовой стали соединяют между собой с помощью фасонных частей, которые изображены на рис. XVIII.7.
Протяженность магистральных воздуховодов механической системы вентиляции от приточной или вытяжной камеры до наиболее удаленного канала (участка) следует принимать исходя из экономических соображений. Чем длиннее воздуховод и чем больше скорость воздуха в нем, тем больше его сопротивление движению воздуха и тем больше расходуется электроэнергии на питание вентилятора, а следовательно, тем дороже и эксплуатация вентиляционной установки. Следует, однако, иметь в виду, что для создания малых скоростей движения воздуха по воздуховодам приходится увеличивать их сечения, а это повышает стоимость устройства воздуховодов.

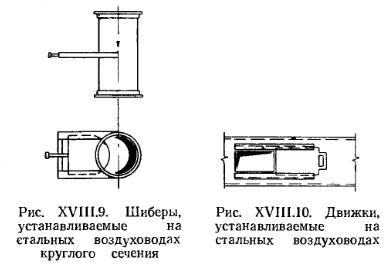

В воздуховодах из кровельной стали (как на приточных, так и на вытяжных отверстиях) устанавливают движки (рис. XVIII. 10), регулирующие вход или выход воздуха через отверстия на воздуховодах.
В системах механической вентиляции общественных зданий применяются такие же жалюзийные решетки, как и для системы вентиляции с естественным побуждением (см. § 74). Способы подачи воздуха в производственные помещения и удаления воздуха из них отличаются лишь тем, что вместо жалюзийных решеток применяют насадки и укрытия различных конструкций.
Приточные и вытяжные камеры. Приточные и вытяжные камеры следует располагать ближе к обслуживаемым помещениям. Размеры камер должны обеспечить размещение в них вентиляционного оборудования и удобство его эксплуатации. Желательно, чтобы высота приточных камер была не меньше 1,8 м.
Ограждающие поверхности приточных камер изготовляют из огнестойких материалов с гладкой внутренней поверхностью, удобной для промывки и периодической дезинфекции.
Приточные камеры для систем естественной вентиляции размещают в подвалах, чердаках и в технических этажах здания. В производственных помещениях камеры (как приточные, так и вытяжные) размещают в самих цехах с забором и выбросом воздуха через стенные проемы или окна.

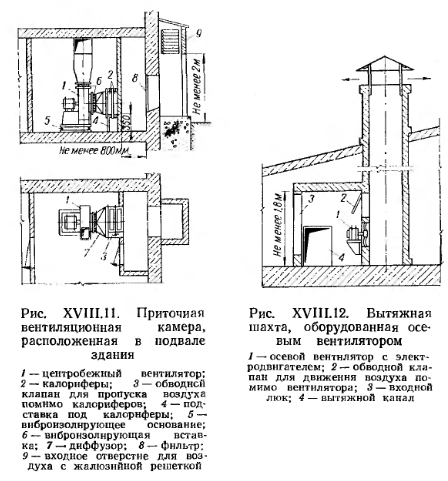

Рассмотрим устройство приточной камеры, расположенной в подвале и оборудованной фильтром, калорифером и вентилятором с электродвигателем (рис.XVIII.11).
Наружный воздух поступает в эту камеру через неподвижную жалюзийную решетку. Пройдя через отверстие с утепленным клапаном и фильтр, воздух очищается и подогревается калорифером, после чего вентилятор нагнетает его по воздуховодам в помещения.
Для регулирования температуры подаваемого в помещения воздуха использован обводной клапан, через который воздух поступает к вентилятору, минуя калорифер.
Вытяжная шахта, оборудованная осевым электро- вентилятором, показана на рис. XVIII.12. Воздух из помещений по воздуховодам поступает к осевому вентилятору, который через шахту выбрасывает его в атмосферу. Вытяжные камеры с осевыми вентиляторами применяются при сравнительно небольших сопротивлениях сети воздуховодов и с небольшим объемом перемещаемого воздуха.
В последнее время отечественная промышленность освоила выпуск типовых приточных камер производительностью от 2700 до 12 тыс. м3/ч воздуха при общем сопротивлении от 20 до 50 кгс/м
