КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ СИСТЕМ ЕСТЕСТВЕННОЙ ВЕНТИЛЯЦИИ

Вентиляционные каналы. Различают каналы, заложенные в толще стен, прокладываемые в бороздах стен, приставные, подвесные и сборные, прокладываемые по чердаку.

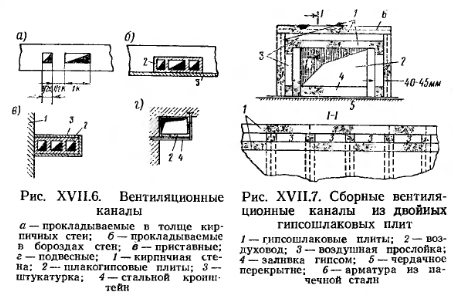

Каналы, закладываемые в толще кирпичных стен (рис. XVII.6, а), имеют минимальный размер (V2XV2 кирпича). Во избежание конденсации водяных паров на внутренней поверхности стены не рекомендуется устраивать каналы в наружных стенах. На рис. (XVII.6, б) показаны каналы, прокладываемые в бороздах кирпичных стен.

Если по каким-либо причинам невозможно проложить каналы в стенах, то прибегают к устройству приставных (рис. XVII.6, в), а в некоторых случаях подвесных (рис. XVI 1.6, г) каналов, изготовляемых в обоих случаях из шлакогипсовых или шлакобетонных плит.

Сборные вентиляционные каналы, прокладываемые на чердаке (рис. XVII.7), изготовляют из двойных шлакогипсовых или шлакобетонных плит с воздушной прослойкой толщиной 40 мм между ними.

При индустриальном строительстве зданий в последнее время стали применять особые блоки или панели с группами вентиляционных каналов круглого или прямоугольного сечения. Каналы с круглым сечением по сравнению с прямоугольным при равных площадях имеют меньший периметр, а следовательно, и наименьшую величину сопротивления трению. Однако устройство воздуховодов прямоугольного сечения позволяет лучше увязать вентиляционные каналы со строительными конструкциями.

В соответствии с пожарными требованиями в жилых и общественных зданиях высотой до пяти этажей не допускается присоединять к одному вытяжному каналу помещения, расположенные в других этажах здания. В зданиях с числом этажей более пяти разрешается объединять отдельные вытяжные каналы (т. е. канал третьего с каналом пятого этажа, а канал четвертого с каналом шестого этажа ,и т. д.). В бесчердачных жилых зданиях, как правило, устраивают раздельные вентиляционные вытяжные каналы от каждого этажа и выводят их выше крыши здания с выпуском воздуха через зонт в атмосферу.


Жалюзийные решетки. В вентиляционных отверстиях помещений жилых и общественных зданий для регулирования количества вытяжного или приточного воздуха устанавливают жалюзийные решетки.

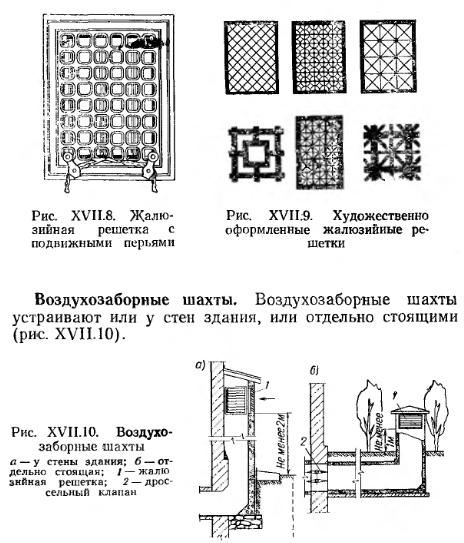

Наиболее широкое применение получили жалюзий- ные решетки с подвижными перьями (рис. XVII.8), состоящие из рамки, неподвижной решетки :и вертикальных клапанов-перьев. Клапаны-перья, установленные сзади решетки, приводятся в движение шнуром. Жалюзийные решетки могут иметь разнообразное художественное оформление (рис. XVII.9).

Вытяжные отверстия следует располагать ближе к местам загрязнения. В общественных зданиях приточновытяжные, а в жилых зданиях вытяжные отверстия располагают обычно на расстоянии 0,5—0,7 м от потолка.


Их располагают, как правило, на расстоянии не менее 10 ж от загрязненных мест (выгребных ям, котельных, уборных и пр.).

Чтобы избежать попадания загрязненного воздуха из вытяжной шахты в воздухоприемную, расположенную с ней на одной высоте, последнюю отодвигают не менее чем на 10 м по горизонтали от вытяжной шахты. В этих случаях необходимо учитывать также направление господствующих ветров в той или иной местности (СНиП II-A.6-62) и не размещать воздухозаборных устройств в возможном потоке удаляемого загрязненного воздуха. В отдельных случаях, когда воздухоприемник приходится располагать вблизи вытяжной шахты, последнюю поднимают над воздухоприемником не менее чем на 2 ж.

В промышленных зданиях забор наружного воздуха чаще производится через проемы в стенах или через окна, без устройства приточных шахт.

Вытяжная шахта. Вытяжные вентиляционные шахты служат для объединения вентиляционных каналов и организованного выпуска загрязненного воздуха в атмосферу. Они находят применение как при естественной, так и механической системах вентиляции.

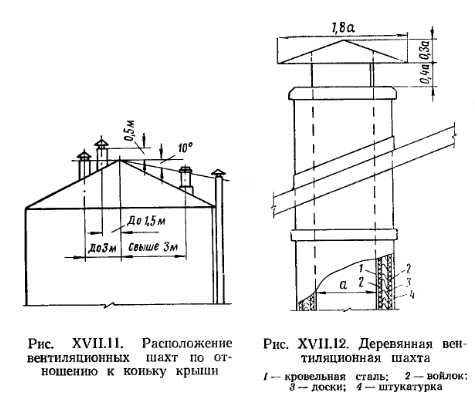

Во избежание опрокидывания тяги при ветре вытяжные шахты для выброса испорченного воздуха следует выводить выше конька крыши не менее чем на 0,5 ж. Если этого сделать нельзя, высоту шахты назначают в зависимости от ее горизонтального расстояния от конька крыши. Так, если шахта расположена на расстоянии менее 1,5 ж от конька крыши, то выброс воздуха должен быть устроен на уровне конька, а на расстоянии от 1,5 до 3 м — не ниже линии, проведенной от конька крыши вниз под углом 10° к горизонту (рис. XVII.11).

Вытяжные шахты изготовляют из разных материалов (дерева, бетона, кровельной стали и др). На рис. XVII. 12 показана деревянная шахта, изготовленная из досок толщиной 40 мм. С внутренней стороны доска обиты кровельной сталью по войлоку, смоченному в глиняном растворе. С наружной стороны шахта оштукатурена по драни.

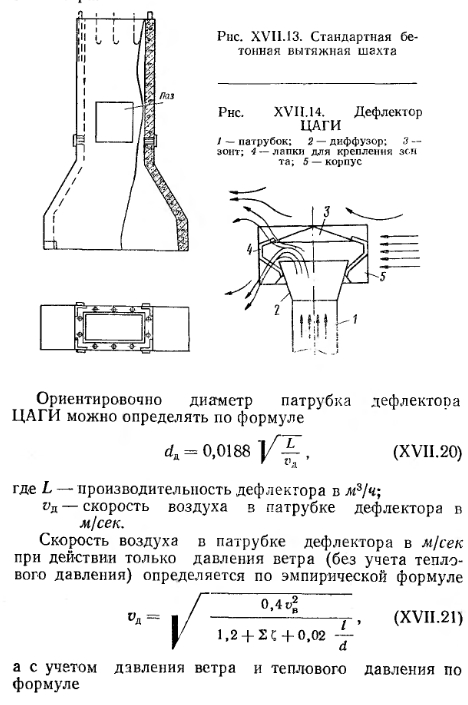

В последнее время при внедрении индустриальных методов строительства зданий стали применяться стандартные бетонные шахты (рис. XVII.13).

Дефлекторы. Дефлекторами называются устройства, устанавливаемые над вытяжными шахтами жилых и общественных зданий или над вытяжными трубами производственных зданий. Они применяются для усиления вытяжки воздуха из помещений. Действие дефлектора основано на использовании энергии ветра для создания разрежения на уровне выхода воздуха из вытяжной шахты или вытяжной трубы.


Применяются дефлекторы разных конструкций. Наибольшее распространение в настоящее время получили дефлекторы ЦАГИ круглой (рис. XVII.14) и квадратной формы.

Дефлекторы устанавливают в местах непосредственного обдувания их ветром. От правильной установки дефлектора зависит его производительность. Так, во избежание опрокидывания тяги воздуха (т. е. задувания наружного воздуха в помещения) нельзя устанавливать дефлектор на участках, где создается подпор воздуха (например, вблизи выступающих брандмауэрных стен).

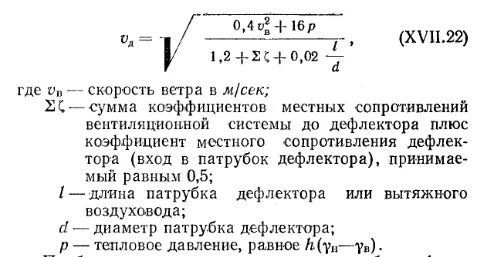

Дефлекторы подбирают по их характеристикам, установленным опытным путем. Характеристика дефлектора связывает создаваемое им разрежение со скоростью ветра.



Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
